Обогрев бытового трубопровода

Вы здесь

Система бытового трубопровода состоит из водопровода и канализации, обустроеной согласно строительным нормам. В каждом конкретном случае трубопровод частного дома имеет свои особенности, чаще всего монтаж производится на усмотрение строителя или собственника. Обогрев бытового трубопровода применяется в случаях, когда существует опасность его замерзания в зимний период. Это может произйти в следующих случаях:

srl-2 укладка.jpg

  • Небольшой диаметр трубы (2,5-4см)
  • Залегание на поверхности или выше уровня промерзания грунта
  • Плохая теплоизоляция трубы
  • Периоды экстримально низких температур (например в северный районах страны)

Система кабельного обогрева предотвращает замерзание труб, поддерживая работоспособность водоснабжения и предотвращает аварийные ситуации (например разрыв трубопровода в результате скопления льда или засора канализации).


В качестве нагревательного элемента широкое распространение получил именно саморегулирующийся кабель, его преимущество перед резистивным - это способность к саморегуляции мощности и температуры нагрева, тоесть на любом участке кабель будет выделять именно столько тепла, сколько нужно для поддержания положительной температуры на поверхности трубопровода. Он экономичен и не требует сложной системы управления. Секции небольшой длины (в зависимости от линейной мощности кабеля) можно подключать напрямую к сети при помощи евровилки (обычно это секции до 20-21м).


Важно! Бытовой саморегулирующийся греющий кабель не применяется для нагрева жидкости или иных объектов, он препятствует замерзанию трубы, нагревая поверхность до температуры (+1º..+5ºС).


Греющий кабель подходит для любых видов труб и безопасен в эксплуатации при соблюдении технологии монтажа и правильном использовании - максимальная температура нагрева - 65ºС. В зависимости от материала трубы применяют различные виды греющего кабеля:

  • Экранированный - для металлических труб
  • Неэкранированный - для пластиковых, в этом случае повышенная электробезопасность не требуется.

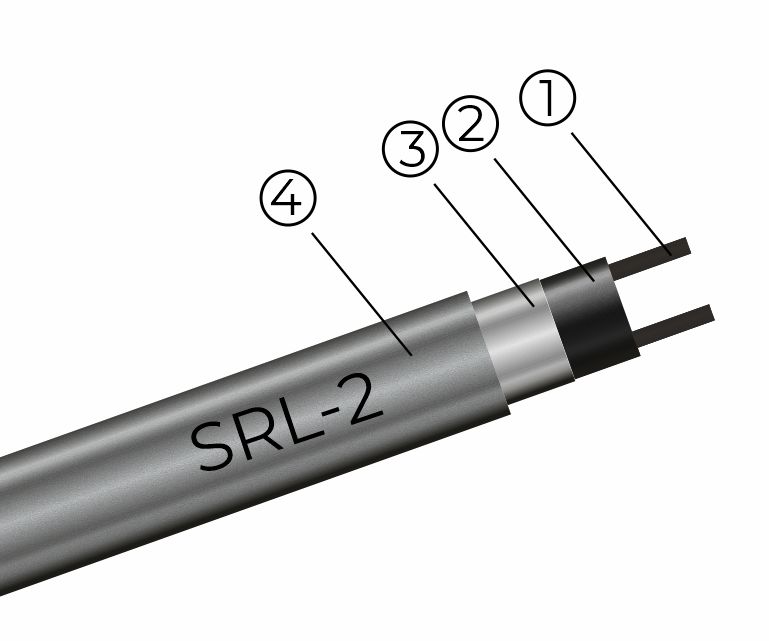

Саморегулирующийся кабель имеет следующее строение:

1 - токоведущие медные жилы диаметром от 1,3 мм

2 - полупроводящая саморегулирующаяся матрица

3 - полиэфирная изоляция

4 - полиолефиновая оболочка

5 - оплетка из луженой медной проволоки

6 - наружная полиолефиновая оболочка
с защитой от UV-излучения

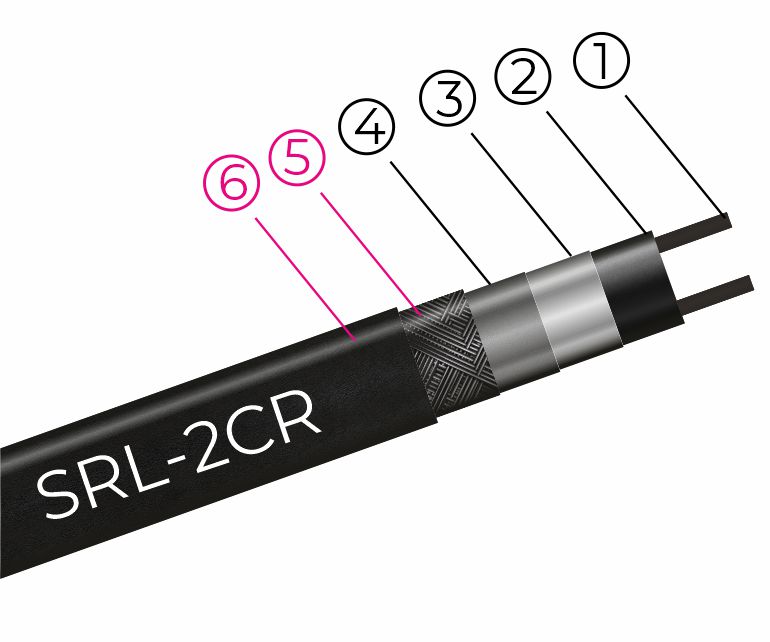

Экранированный греющий кабель (SRL-2CR) имеет защитную оплетку, которая также служит заземлением, поэтому он применяется на объектах с повышенной электро и пожаробезопасностью.

Способы обогрева бытовых труб

В зависимости от типа и назначения трубы, а также места её залегания применяют различные способы прокладки греющего кабеля.

srl-2 укладка.jpg

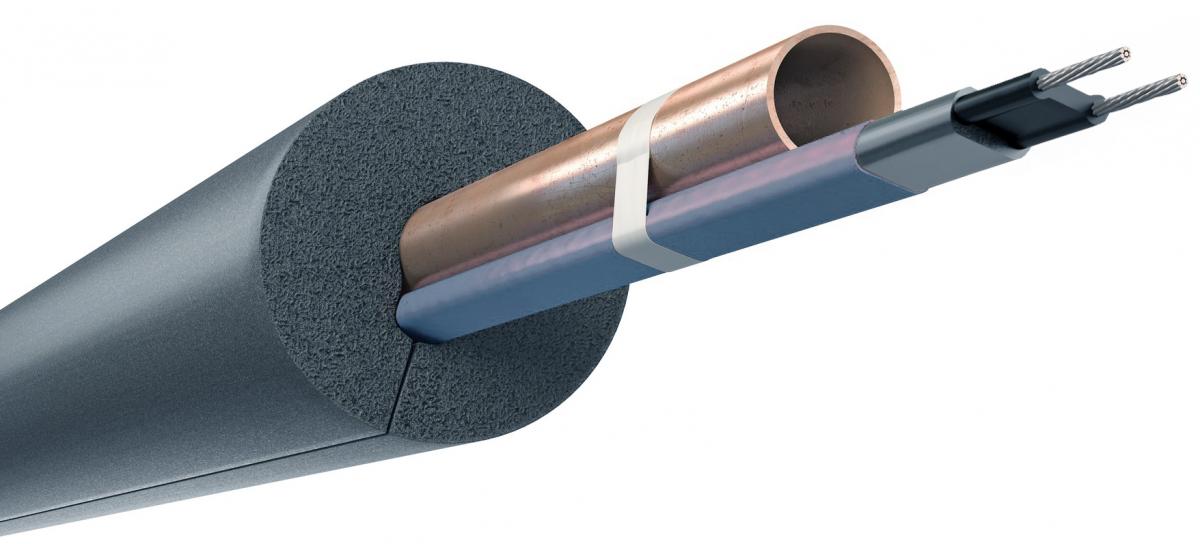

Монтаж на трубу под теплоизоляцию.

Этот способ монтажа наиболее удобен и надежен, применяется практически для всех видов и типов труб, за исключением труб, уже закопаных в землю. Можно обогревать трубу по всей длине, либо монтировать кабель на проблемных учатках, рассчитывая при этом теплопотери с поверхности трубопровода. Помимо труб, данным способом обогреваются и другие участки системы водоснабения (краны, вентели, насосы, баки, септики и так далее).

кабель внутри трубы.jpg

Монтаж кабеля внутри трубы

В данном случае используется кабель со специальной внешней оболочкой из фторполимера, стойкой к агрессивным и химически активным средам. Данный вид монтажа применяется для труб малого диаметра (не более 4см), и идеально подходит для труб, уже зарытых в землю. Монтаж кабеля внутри трубопровода также имеет свои ограничения - например, он не подходит для протяженных трубопроводов, а также труб, имеющих изгибы, так как при укладке кабель проталкивается в трубу при помощи специального устройства (набора сальников).

Подбор системы обогрева трубопровода

Для выбора и монтажа греющего кабеля на бытовом трубопроводе не требуется разработки проекта и специальной подготовки объекта.

1. Определение длины обогреваемого участка (участков) и учет их параметров (диаметра, количества дополнительных элементов).

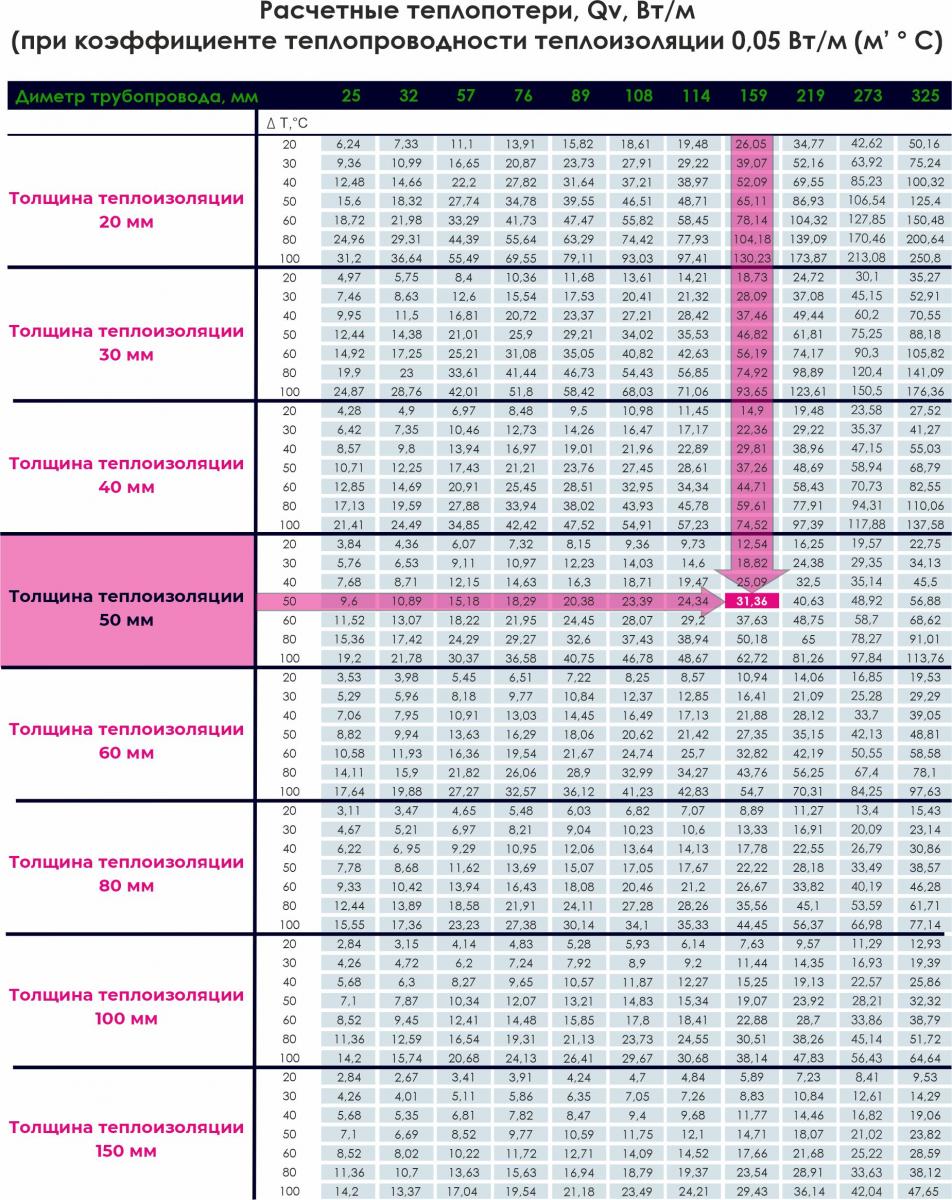

2. Расчет линейной мощности греющего кабеля. Для обогрева стандартных водопроводных труб применяется чаще всего 16-ватный кабель. При более низких температурах холодного периода может потребоваться кабель 24-30 Вт. Более точно можно выбрать мощность кабеля по таблице:



ВНИМАНИЕ! Система обогрева трубопровода на основе греющего кабеля укладывается только под теплоизоляцию, в случае (при монтаже снаружи и внутри труб). В противом случае греющий кабель будет расходовать энергию впустую, обогревая улицу и система окажется бесполезной. Чем лучше теплизоляция, тем меньше теплопотери с поверхности трубы, соответственно - выше эффективность греющего кабеля.

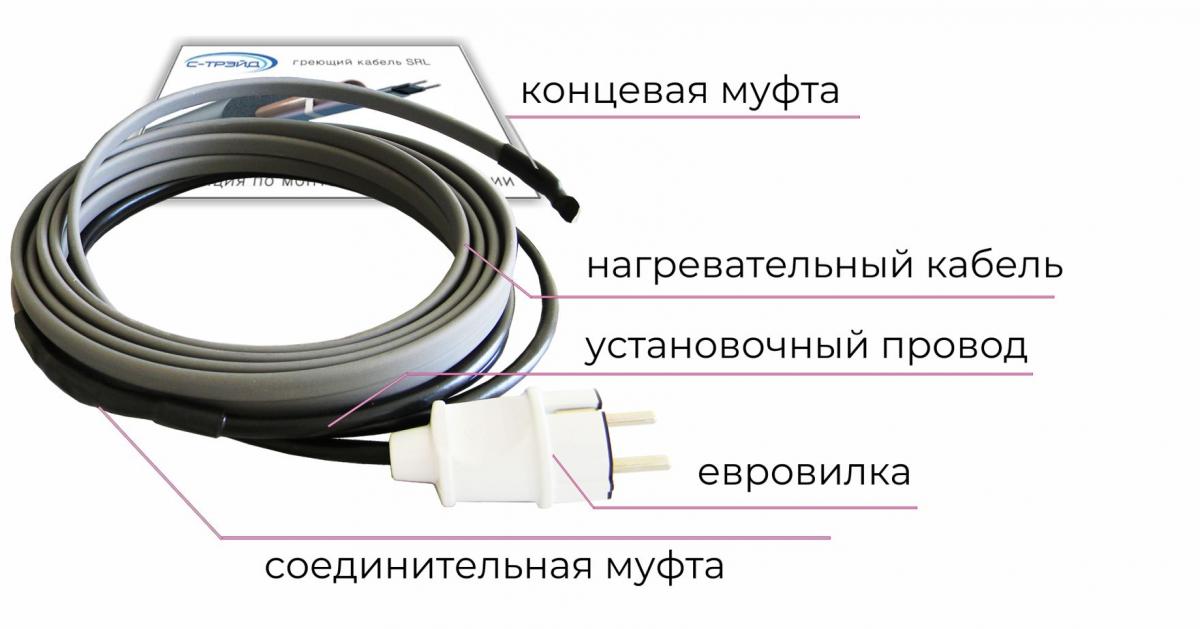

Греющий кабель продается готовыми комплектами и на отрез. Для изготовления нагревательной секции требуются комплекты для муфтирования, которые при помощи термоусадки изолируют кабель с одной стороны и соединяют его с питающим проводом с другой. Правила муфтирования секции представлены в инструкции к комплекту термоусаживаемых трубок. водопровод_10.jpg

Монтаж нагревательной секции поизводится по инструкции, соответствующей выбранной марки кабеля. Прокладку кабеля можно осуществлять самостоятельно, без специальной подготовки и специфических навыков. Как правило для монтажа греющего кабеля на бытовой трубопровод используют крепление кабеля в одну нитку по длине трубопровода, фиксируя нагревательную ленту металлизированным скотчем, который более равномерно распределяет тепло по поверхности трубы. Также при монтаже можно использовать пластиковые хомуты. Сверху укладывается теплоизоляция типа "скорлупы".
