Основной опасностью обледенения плоской кровли является замерзание водосточный воронок, отводящих талую воду. В особенности эта проблема проявляется в период оттепели, когда перепады температур в течение суток приводят к образованию большого количества льда на кровле. На скатных кровлях снег удаляется естественным путем под действием собственного веса, а также сдувается ветром, если кровля правильно спроектирована.
На плоской кровле снег чаще всего лежит до весны, а затем, растаяв, удаляется по внутреннему или внешнему водостоку через воронки. По факту, это единственный путь удаления талой воды, если воронка закупорена ледяной пробкой – вода неизбежно просачивается в чердачные помещения и может серьезно повредить постройку.
|
Для защиты плоской кровли от замерзания обычно обогревают площадь 1м2 вокруг водоотводов (воронки, водометы), предотвращая их засорение льдом. Используют при этом саморегулирующийся греющий кабель для кровли с UV-защитой, общая мощность обогрева 250-300 Вт/ м2.
|
|
Помимо водоотводящих конструкций на плоской кровле обогреваются проблемные участки, на которых часто образуются снежные заносы, например, края и углы с парапетами. На данных участках в весенний период также могут происходить протечки из-за медленного стаивания. При этом подтаявший снег образует твердую ледяную корку, и удалить его без прогрева затруднительно.
Обогревать всю поверхность плоской кровли нецелесообразно из-за большой площади обогрева и, соответственно общей мощности, как отмечалось выше, 250 Вт/м2 х S обогрева.
Это значительные затраты не только при монтаже, но и в эксплуатации. При качественном обогреве водоотводов снег будет своевременно стаивать со всей поверхности, а талая вода беспрепятственно удаляется.
Мягкая и мембранная кровля – как монтировать греющий кабель

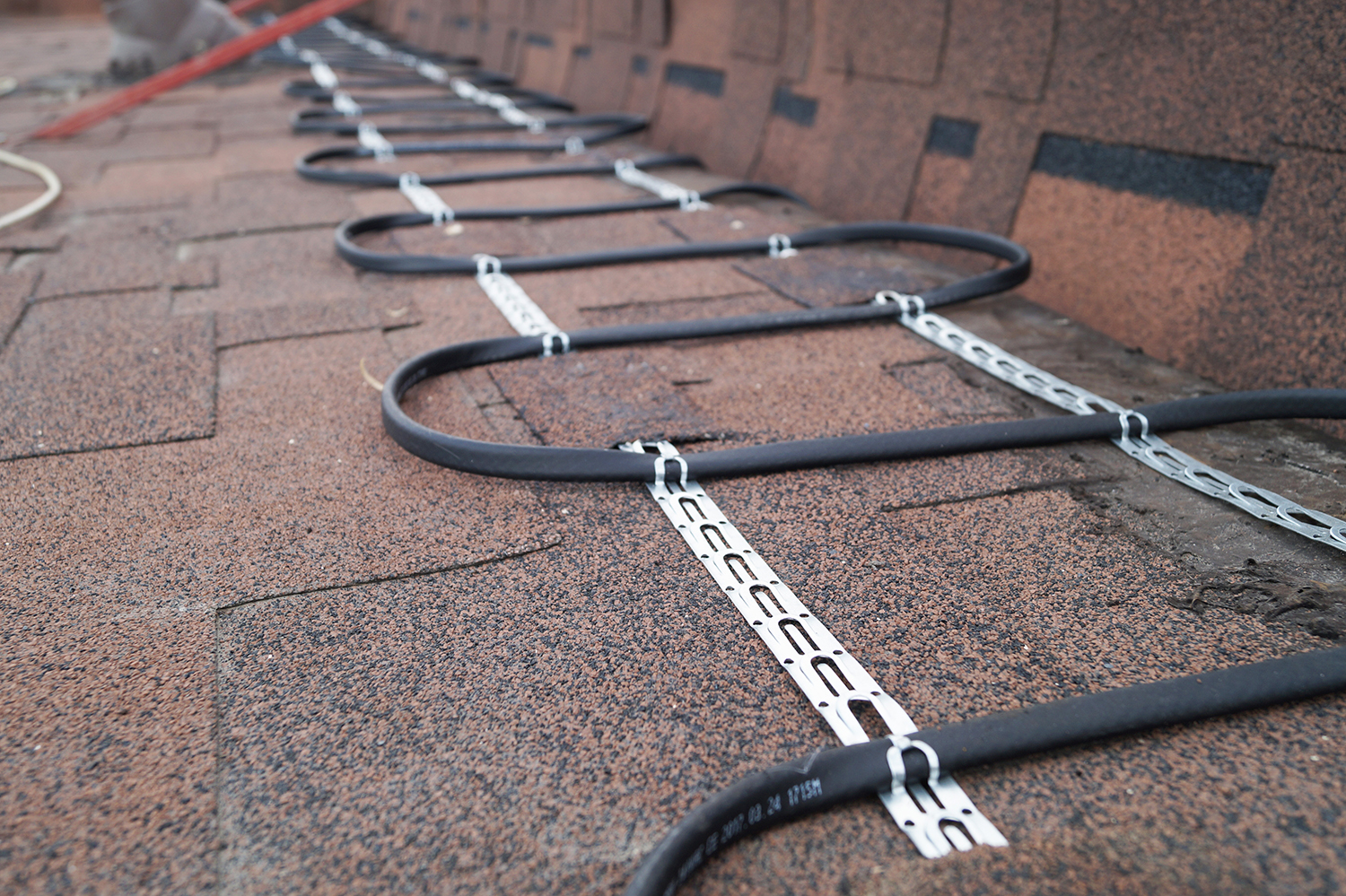

Кабель фиксируется на кровле змейкой вокруг водосточных воронок с регулярным расстоянием между витками. Это можно обеспечить, используя оцинкованную монтажную ленту типа ТП со специальными язычками, находящимися на одинаковом расстоянии. Кабель крепится к отрезкам монтажной ленты, которая препятствует сдвигу и пересечению нагревательного провода.
|
Основная особенность обогрева мягкой кровли (рулонной, бикроста, ондулина, мастики и т.д.) – крепление отрезков монтажной ленты производится путем наплавления частей кровельного материала строительным феном или горелкой. Еще один вариант – использование кровельной мастики, например М-140.
|
|
Отрезок материала наплавляется через каждые 25-30 см надежно фиксируя монтажную ленту и не повреждая при этом основное покрытие кровли. Рекомендуем использовать отрезки не менее 5см в ширину и 10 в длину, чтобы увеличить площадь крепления.
Почему греющий кабель не монтируют на мягкой кровле с использованием саморезов? Даже при качественной гидроизоляции мест крепления со временем влага будет проникать внутрь, так как в отличии от скатной кровли вода задерживается на поверхности. При монтаже, таким образом, будет нарушена целостность покрытия, что может значительно снизить срок эксплуатации мягкой кровли.
|
|
Также греющий кабель не рекомендуется крепить к поверхности мягкой кровли без использования монтажной ленты, наплавляя отрезки материала сразу на кабель, так как при монтаже важно соблюдать одинаковое расстояние между нитками кабеля для равномерного распределения тепла. Это гораздо проще сделать, используя монтажную ленту. Кроме того, кабель с металлической оплеткой, который используется в обогреве крыши, достаточно упругий. Со временем клеевой слой может разрушится и кабель сместится.
|
При монтаже с использованием горелки или строительного фена следует соблюдать осторожность, чтобы не подвергать греющий кабель воздействию высокой температуры! Максимальная температура воздействия на оболочку кабеля для кровли – 85С° (у строительного фена температура значительно выше). Это может привести к повреждению матрицы греющего кабеля и выходу системы из строя.
Обогрев стыков и края плоской кровли
Стык плоской кровли образуется в месте соприкосновения крыши с вертикальной стеной, элементом конструкции дома (парапетом, технологическим сооружением). Часто в подветренных местах кровли образуются снежные заносы, а в дальнейшем – наледь. В местах стыков при весеннем стаивании вероятны протечки из-за скопления талой воды, поэтому на данных участках укладывается греющий кабель.
Края плоской кровли обогреваются реже, так как при правильном проектировании снег с края плоской либо сдувается ветром (при отсутствии ограждения) либо отводится в момент стаивания, не причиняя неудобств. Если в весенний период на плоской кровле образуются сосульки и наледь – край нуждается в обогреве. При этом важно наличие водосточной системы (водосборных лотков и водосточных труб) для удаления талой воды. В противном случае вода будет вновь застывать на других элементах крыши (карнизах, подоконниках, стенах, декоративных элементах).
Нагревательная лента укладывается змейкой так же, как и при обогреве края кровли на ширину 35-60 см, кабель крепится на монтажную ленту к кровле по технологии, описанной выше. При проектировании обогрева мягкой кровли учитываются все проблемные участки, на которых может образовываться наледь и протечки (парапеты, люки, вентиляционные установки, водосточные воронки).
Обогрев внутренних и внешних водостоков на плоской кровле
Внутренние водостоки расположены внутри здания, поэтому при обогреве кабель монтируется только вокруг водосборной воронки, а также в верхней и нижней части водосточной трубы, то есть полностью внутреннюю водосточную трубу греть не имеет смысла (если помещение является отапливаемым).
Внешние водостоки обогреваются совместно с водометными окнами или воронками, которые особенно подвержены обледенению при перепадах температур. В данном случае кабель укладывается на 1м2 вокруг водометного окна и спускается в воронку, продолжая путь удаления талой воды с крыши.
Греющий кабель для плоской кровли

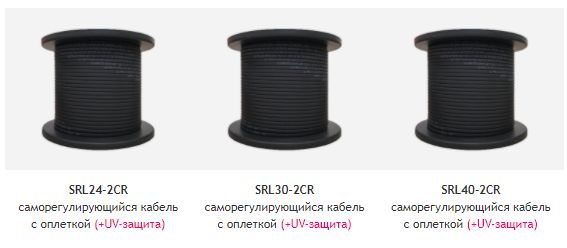

Для системы антиобледенения плоской кровли используется саморегулирующийся греющий кабель с UV-защитой (которая необходима, так как кабель расположен на открытом воздухе) линейной мощностью 24-40 Вт/м. Мощность кабеля и фактор защиты от ультрафиолета указывается в маркировке (например SRL30-2СR-UV) Обозначение CR – наличие экрана, UV – защита от ультрафиолета. Кабель на кровле имеет постоянный контакт с водой и должен иметь заземление (оплетку), которая служит для электробезопасности системы, а также защищает кабель от механических повреждений. Так как на открытом воздухе теплообмен с окружающей средой достаточно высокий, а вся мощность обогрева сконцентрирована на отдельных участках (воронках, водометных окнах) плоской кровли, кабель мощностью менее 24 Вт/м в обогреве малоэффективен.
Управление обогревом плоской кровли
Для безопасной и экономичной эксплуатации обогрева кровли используется погодозависимая автоматика – терморегуляторы метеостанции с датчиками температуры и осадков, включающие обогрев во время снегопада или в период стаивания снега. Обычно данная автоматика собирается в шкаф управления (ШУЭО) совместно с устройствами дифференциальной защиты. Необходимо также учитывать максимально допустимую длину секции греющего кабеля, так как участки обогрева кровли (водосборные лотки и трубы) могут иметь значительную протяженность. Каждая линия обогрева подключается через дифавтомат, исключая вероятность перегрузки сети.
При проектировании системы обогрева плоской кровли учитываются все параметры (особенности климата, конфигурация кровли, расположение проблемных участков, условия эксплуатации объекта). Для более точных расчетов и правильного монтажа необходима схема раскладки кабеля с распределительными коробками и схемой подключения линий обогрева.
