Саморегулирующийся греющий кабель в трубу

К преимуществу внутреннего обогрева можно отнести возможность монтажа в трубу, уже закопанную в землю. В данном случае иной вариант обогрева невозможен. Также, кабель находясь внутри трубы, лучше распределяет тепло и имеет больший КПД благодаря уменьшению теплопотерь.   Как и при наружном монтаже греющего кабеля, трубу необходимо утеплить, например, вспененным полиэтиленом толщиной 1,9-2 см. При помещении кабеля в неутепленный трубопровод теплопотери будут значительными, что приведет к перерасходу электроэнергии и низкой эффективности обогрева.

Обращаем внимание, что внутренний обогрев подходит лишь для труб небольшого диаметра – до 40мм. Для обогрева труб большего диаметра применяется укладка кабеля поверх трубы

В последнее время одним из самых популярных на рынке является корейский саморегулирующийся кабель благодаря соотношению цены и качества, а также рекомендациям покупателей и специалистов.

Конструкция кабеля внутрь трубы

Для внутреннего обогрева используется специальный кабель уменьшенного диаметра, который в отличии от кабеля для наружного монтажа имеет более округлую форму, что увеличивает гибкость и маневренность при вводе в трубу.

Кабель, погружаемый в жидкость, должен иметь повышенную электробезопасность, поэтому внутрь трубы укладывают кабель с экраном из луженых медных проволок, которые являются заземлением, а также защищают кабель от механических повреждений при монтаже и использовании.

Кабель во фторполимерной оболочке разрешен к использованию в водопроводных трубах с питьевой водой





Оболочка нагревательного кабеля содержит фторполимер, это химическое соединение обладает повышенной стойкостью к воздействию химически агрессивной среды. Данный тип внешней оболочки еще называют «пищевой», так как она имеет гигиенический сертификат, позволяющий применять кабель в пищевых средах, например для поддержания температуры технического процесса на производстве. Маркировка кабеля, покрытого фторполимером содержит букву Т или F.

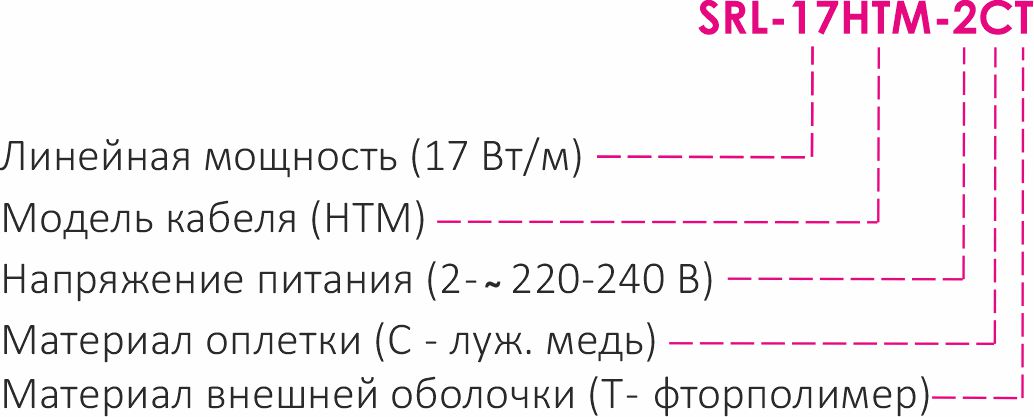

Выходная тепловая мощность на изолированной металлической трубе	Маркировка греющего кабеля внутрь трубы



Характеристики саморегулируемого греющего кабеля внутрь трубы

Для правильного подбора и эффективной работы системы обогрева необходимо знать рабочие характеристики кабеля, технические характеристики нагревательной ленты указываются в паспорте, которые можно запросить у производителя вместе с сертификатами, подтверждающими безопасность изделия. Оптимальная мощность кабеля, используемого для внутренней защиты труб от промерзания – 17 Вт/м. Кабель большей мощности для монтажа внутрь трубы использовать нецелесообразно по экономическим причинам, так как из-за большей теплопроводности воды мощность кабеля возрастает и, соответственно затраты электроэнергии.



Греющий кабель в трубу относится к низкотемпературному классу Т6, максимальной рабочей температурой 65°С, что делает его применение безопасным для труб из любых материалов. В сечении кабель имеет более округлую форму и минимальный радиус изгиба – 3,4 см для более легкого проталкивания.

В таблице приведены основные технические характеристики кабеля типа SRL, а также ограничения по длине секции.

Максимальная длина секции греющего кабеля определяется линейной мощностью и минимальной температурой при эксплуатации. Несоблюдение данных параметров влияет на эффективность работы системы, а также приводит к быстрому выходу из строя как самого кабеля, так и автоматики. Так как саморегулирующийся греющий кабель изменяет сопротивление при колебаниях температуры, его мощностные характеристики связаны с общей длиной секции. Это значит, что при включении холодного кабеля его сопротивление будет отличаться от номинального – в результате возникают так называемые пусковые или стартовые токи, которые необходимо учитывать при выборе автоматики и силового кабеля.

Из таблицы можно сделать вывод, что, например, при питании сети 220 В (это в среднем 10А), если кабель планируется запускать (из холодного состояния) при -20°С, его длина не должна превышать 56м.

Max. температура (рабочая)	65°С
Max. температура (воздействия)	85°С
Min. температура монтажа	-40°С
Рабочее напряжение	220-240 В
Температурный класс	Т6
Max. сопротивление защитной оплетки	≤18,2 Ω/км
Сечение жилы	20 AWG (1,1 мм2)
Габариты кабеля	8,0х5,1мм
Масса	7,1кг/100м
Min. Радиус изгиба кабеля	34 мм



*Характеристики соответствуют маркам кабеля типа SRL

Купить кабель можно как на отрез, так и готовыми секциями, важно понимать, что безопасность и долговечность работы системы напрямую зависит от качества изготовления секции, а именно – изоляции соединения питающей части с греющей и заделка свободного края концевой муфтой. Для надежного муфтирования используется набор термоусадочных трубок с клеевым слоем и гильз для обжимки токоведущих жил. При соблюдении технологии секция остается герметичной, в противном случае при постоянном нахождении в воде под давлением влага просочится внутрь кабеля, что приведет к замыканию.

Именно поэтому запрещается изолировать саморегулирующийся кабель изолентой или иными материалами, не обладающими достаточной агдезией в жидкой среде и любые нарушения работы системы или выход кабеля из строя не будут являться гарантийным случаем.

Также купить можно уже готовую секцию необходимой длины, оснащенную коцневой заделкой и питающим проводом, а также устройством для ввода в трубу. Система обогрева от производителя имеет заводскую гарантию и соответствует всем требованиям безопасности электротехнической продукции.

Особенности монтажа и эксплуатации

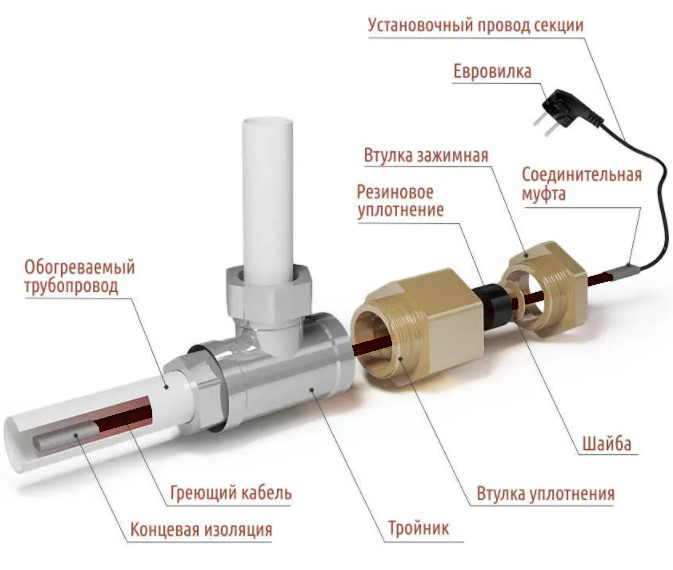

Основной этап монтажа внутрь трубы – ввод и фиксирование кабеля с помощью устройства – сальника, которое монтируется в тройник.

Обращаем внимание, что в первую очередь необходимо продеть кабель через сальник, а уже затем соединять питающую и греющую части.

Существует множество вариантов введения и закрепления кабеля, производители рекомендуют вводить кабель прямо – в данном случае меньше угрозы повреждения оболочки кабеля. Данное правило распространяется на все виды труб – металлические, полипропиленовые, пнд и так далее. Для этого используются специальные тройники (чаще всего универсальные с внешней резьбой ½, ¾ или 1”).

Кабель вводится в трубу плавно и постепенно, чтобы не повредить оболочку, так как потеряв герметичность секция быстро приходит в негодность. Сам кабель имеет достаточную упругость, чтобы продвигаться по трубе, ограничения представляют только повороты трубы на 90° и запорная арматура.

После введения всей необходимой длины кабеля в трубу, часть греющей части оставляют снаружи (2-4 см). Это делается для того, чтобы соединительная муфта не соприкасалась с водой. Не нужно беспокоиться о том, что кабель находится на открытом воздухе – это никак не влияет на эффективность работы системы и не вредит обогревающему кабелю. Гораздо опаснее выход из строя секции по причине нарушения целостности секции под действием воды или давления в трубе.

После этого втулка затягивается на трубе при помощи ключа, можно также уплотнить соединение фум-лентой или паклей. Кабель фиксируется уплотняющей прокладкой, зажимается латунными втулками внутри при помощи газового ключа. Это надежная конструкция, которая выдерживает давление до 10 атмосфер.
