Срок службы греющего кабеля

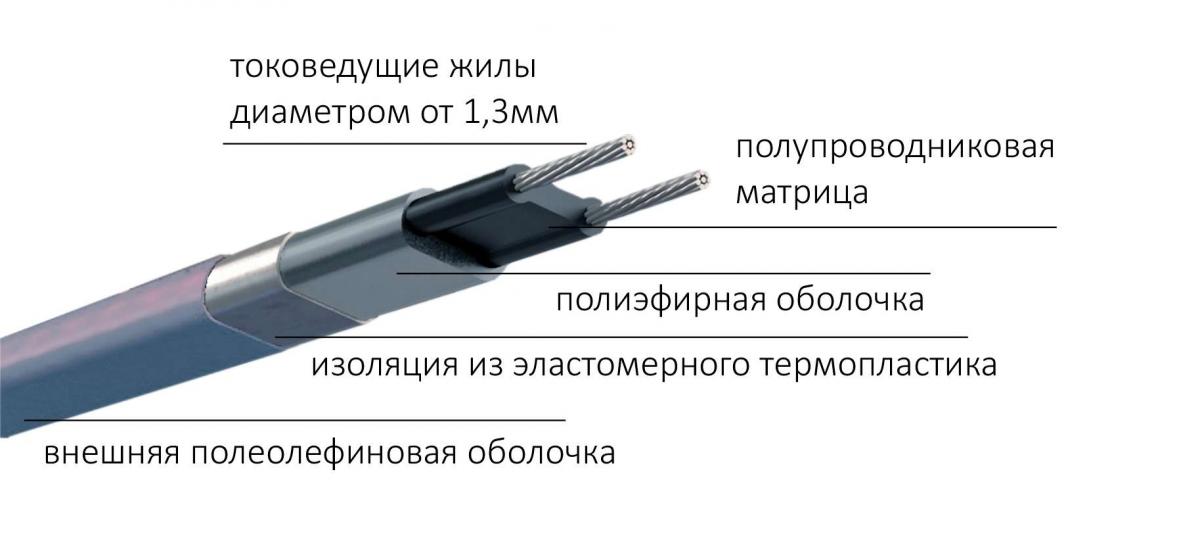

Следует разделить понятия «срок службы греющего кабеля» и «срок службы системы электрообогрева». Саморегулирующийся греющий кабель как продукция имеет технические характеристики, определяемые конструкцией (количество изоляционных оболочек, толщина токоведущей жилы), материалами оболочек, полупроводниковой матрицы и других компонентов, а также технологией производства. Срок службы греющего кабеля – 10-15 лет, при условии, что он грамотно смонтирован и используется по назначению, то есть технические характеристики выбранного кабеля соответствуют решаемой задаче обогрева.

От чего зависит срок эксплуатации саморегулирующегося кабеля?

1. Ресурс полупроводниковой матрицы. В процессе работы греющий кабель постоянно подвергается термическому воздействию (нагревается/остывает). В результате при многократном включении и выключении кабеля происходит так называемая «деградация полупроводниковой матрицы» и со временем мощность кабеля снижается. Чтобы компенсировать потерю мощности при расчетах следует закладывать запас мощности системы от 20 до 40%.

2. Соответствие типа греющего кабеля условиям применения. Греющий кабель отличается по мощности, конструкции и материалу оболочки. Так, в случае укладки кабеля без UV-защиты на кровлю, оболочка растрескается под влиянием солнечных лучей за 2-3 сезона, герметичность нагревательной ленты нарушится, и система придет в негодность. (рис.1)
3. Герметичность концевой и соединительной муфты. Выделяем это условие, так как нагревательный кабель всегда используется в секциях. Концевая муфта изолирует свободную часть кабеля, соединительная – соответственно, место соединения греющей и питающей части, которая подключается к сети. Муфтирование должно быть максимально герметичным и прочным, чтобы исключить попадание влаги внутрь кабеля. Нарушение цельности конструкции секции приведет к выходу секции из строя, в особенности, если кабель постоянно контактирует с водой (например, на кровле или в ливневке).
4. Качество самого кабеля. Прежде чем купить саморегулирующийся кабель, необходимо обратить внимание на происхождение продукции, надежность производителя, наличие сертификатов безопасности, а также его физические характеристики (гибкость, диаметр токоведущих жил, прочность оболочки, её толщину).
5.

Правила выбора и использования саморегулирующегося греющего кабеля

1. Для монтажа под теплоизоляцию трубопровода можно применять греющий кабель в металлической оплетке и без. Для обогрева бытовых труб применяют кабель без защитной оплетки, это соответствует нормам электробезопасности бытовых приборов. На объектах с повышенными требованиями электро- и пожаробезопасности рекомендуется применять кабель с экраном, который служит заземлением. Заземляющую жилу кабеля при этом необходимо обязательно! соединять с контуром заземления.

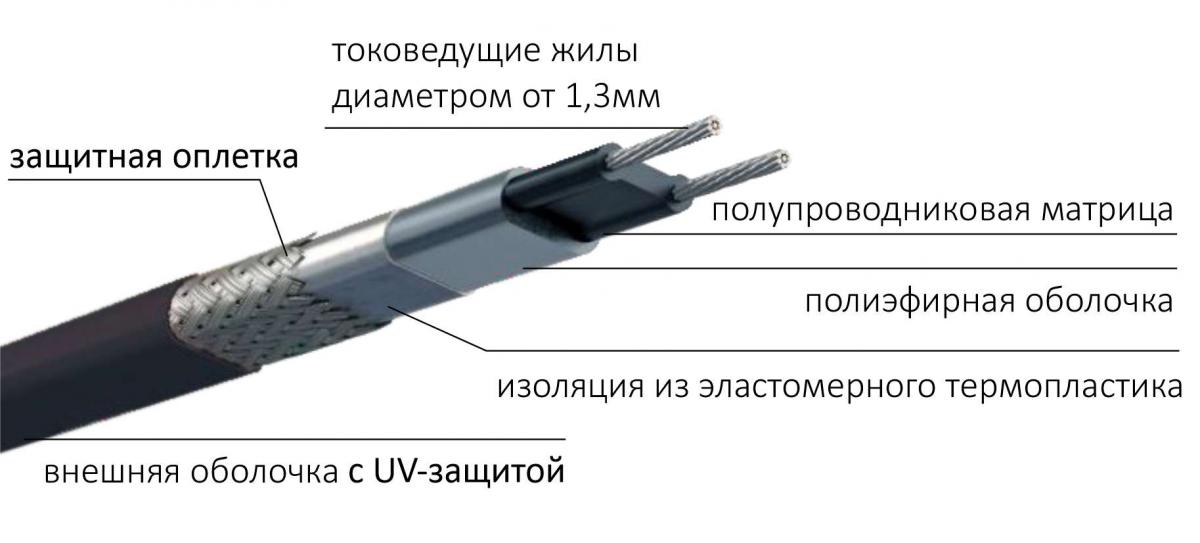

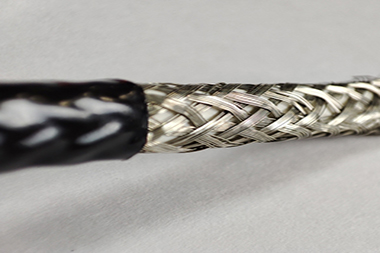

2. При укладке на открытом воздухе используется только кабель с защитой от ультрафиолета. В состав оболочки вводятся частицы мелкодисперсной сажи, способной поглощать UV-лучи, сохраняя при этом свойства полимера. Также для монтажа на кровле и водостоках применяется кабель в защитной металлической оплетке из луженых медных проволок, защищающей саморегулирующуюся матрицу от механических повреждений.
3. Внутрь трубы, находящейся под давлением, укладывают кабель со фторполимерной оболочкой. Фторполимер имеет высокую стойкость к химически агрессивным средам (кислотосодержащим, щелочесодержащим) и может быть использован в канализационных трубах, а также в трубах с питьевой водой. Внутренний обогрев подходит для труб небольшого диаметра (до 4см).
4. Соблюдение максимальной длины секции при проектировании и монтаже системы. Саморегулирующийся кабель имеет пусковые токи, возникающие при запуске системы. В момент включения мощность кабеля увеличивается в 3-5 раз. Максимальная длина секции зависит от мощности греющего кабеля. Для кабеля мощностью 16 Вт/м – 135м, 24 Вт/м – 95м, 30 вт/м – 75м, 40 Вт/м – 55м.
5. Соблюдение при монтаже минимального радиуса изгиба кабеля, а также предохранение от растяжений. Например, при монтаже в водосточную трубу длиной более 4х метров кабель необходимо крепить на трос, в противном случае он растянется под собственным весом и может произойти разрыв оболочки.
6. Стабильный режим работы системы обогрева. Наилучшие условия для долгой и безопасной эксплуатации системы – отсутствие многократных включений и выключений. Система работает в режиме поддержания требуемой температуры, управляемая автоматикой.

Система обогрева состоит из множества элементов – непосредственно греющего кабеля, креплений, приборов управления, соединительных частей и силовых проводов. В зависимости от параметров обогреваемого объекта, условий эксплуатации и назначения каждая система электрообогрева проектируется и комплектуется индивидуально.

Чаще всего нарушения работы системы электрообогрева и выход её из строя происходят из-за ошибок монтажа или нарушения техники безопасности при эксплуатации.

Срок эксплуатации системы кабельного электрообогрева зависит от нескольких факторов:

1. Качество составляющих элементов (греющего кабеля, креплений, приборов автоматики и контроллеров).

2. Правильное проектирование и монтаж. Особое значение следует придавать системе управления обогревом. Для защиты от короткого замыкания, а также скачков напряжения устанавливаются автоматы дифференциальной защиты. Устройство плавного пуска применяется для поочередного включения линий, снижая пусковые токи, а, следовательно, нагрузку на сеть и автоматику.
3. Правильная эксплуатация и соблюдение техники безопасности. Нельзя вносить изменения в установленную систему без технически обоснованной причины (например, удлинять линию обогрева без учета допустимой мощности приборов автоматики или максимальной длины секции). Подвергать греющий кабель и другие элементы системы механическим воздействиям (нагреванию, растяжению, ударам). Так, например, нельзя «помогать» греющему кабелю растопить наледь на кровле с помощью строительного фена, так как максимальная температура воздействия на оболочку кабеля 85°С. Механическое очищение от наледи кровли с установленным греющим кабелем также может привести к повреждениям.
4. Запуск кабеля в мороз может увеличить нагрузку на сеть под действием пусковых токов, которые напрямую зависят от внешней температуры при холодном запуске системы.

Таким образом, выбирая систему обогрева следует тщательно изучить предложения, существующие на рынке, проконсультироваться со специалистами и учесть отзывы о поставщиках греющего кабеля и торговых марках. При монтаже обязательно следовать инструкции или обращаться к профессионалам – это сэкономит в итоге и время и деньги.
