Система обогрева на основе инфракрасного пленочного теплого пола отличается простотой монтажа и не требует специфических навыков или особых инструментов. Смонтировать теплый пол и подключить терморегулятор можно с помощью инструкции. Укладка теплого пола и подключение занимают 2-3 часа в зависимости от площади помещения и умений мастера. Монтаж инфракрасной пленки чаще всего выполняется самостоятельно, для подключения системы к сети питания можно воспользоваться помощью электрика.

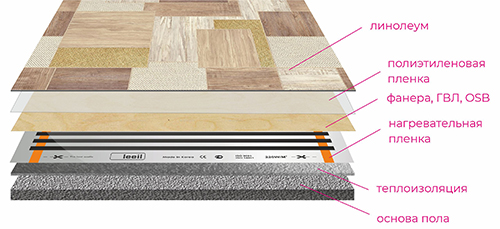

Инфракрасная пленка монтируется под ламинат, линолеум, паркетную доску или деревянный настил. В зависимости от типа легкого покрытия монтаж имеет свои особенности. В частности - под линолеум укладывается дополнительно лист фанеры или ГВЛ/OSB, для защиты полотна пленки от механических повреждений (ножками табуреток, каблуками).

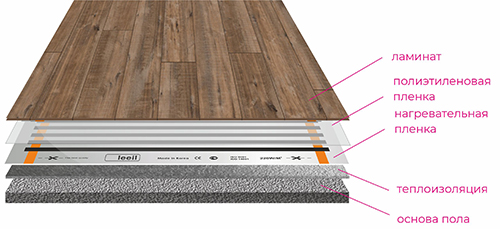

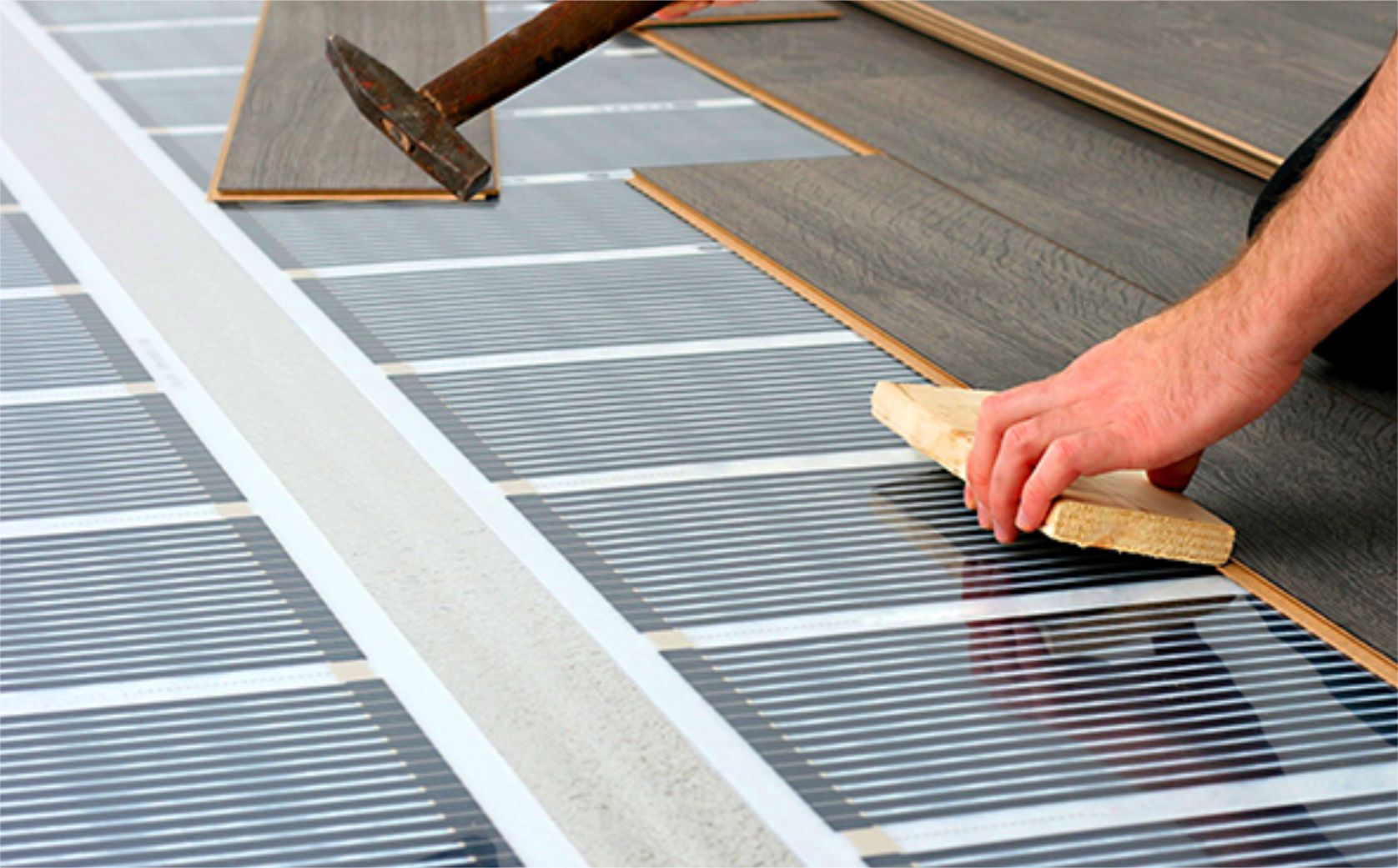

Укладка нагревательной пленки под ламинат и линолеум
В случае использования инфракрасного плночного пола в качестве основной системы обогрева помещения нагревательная пленка укладывается на 70-80% площади поверхности. Если теплый пол будет вспомогательным (комфортным) отоплением, достаточно занять пленкой 50-60% площади, исключая массивную мебель без ножек, бытовую технику, и другие предметы, затрудняющие теплообмен.
Необходимые материалы и инструменты

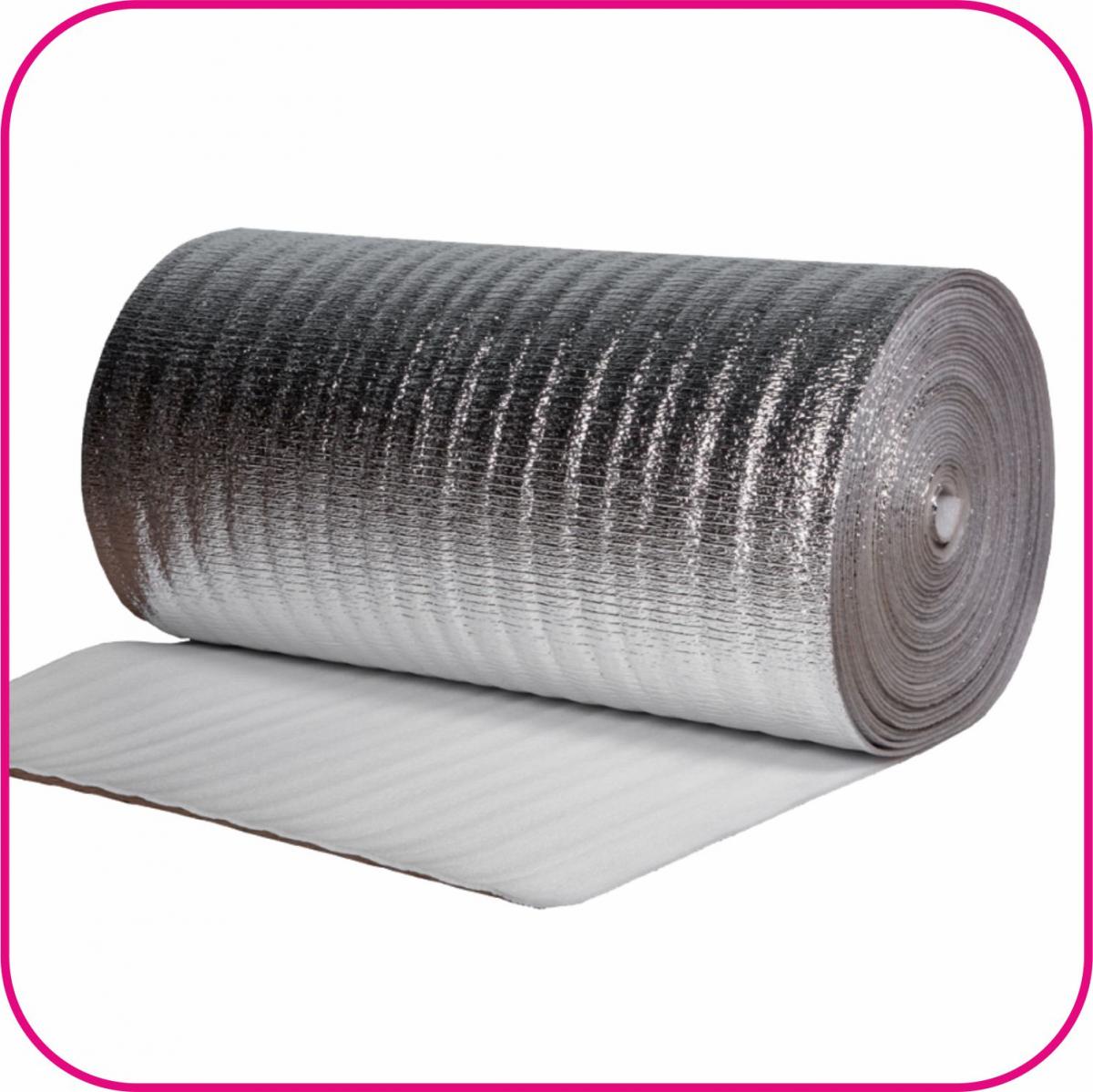

Теплоизоляционный материал с отражающим покрытием. Для экономичного обогрева под слой инфракрасной пленки укладывается теплоизоляция с лавсановым покрытием. Внимание! покрытие должно быть именно лавсановым, не алюминиевым. Изоляция не должна быть электропроводимой, так как это может привести к замыканию электрических соединений (проводов, клемм, токопроводящих полос пленки).

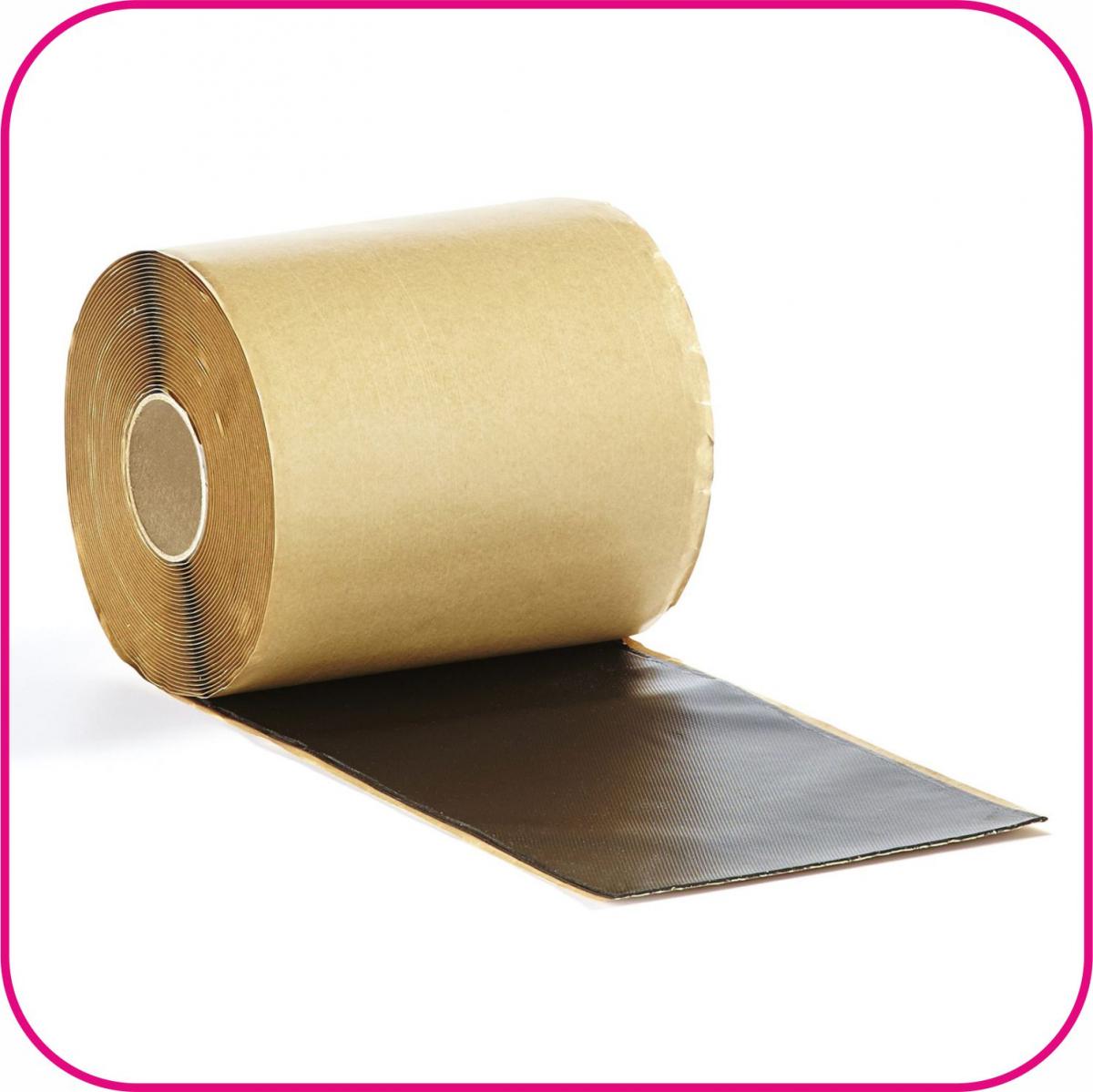

В качестве изоляции клеммных соединений отрезков пленки применяется битумный скотч. Битумным скотчем изолируются места крепления клипсы с соединительным проводом и токопроводящей полосы нагревательной пленки. При этом важно, чтобы скотч полностью закрывал место соединения и был надежно зафиксирован.

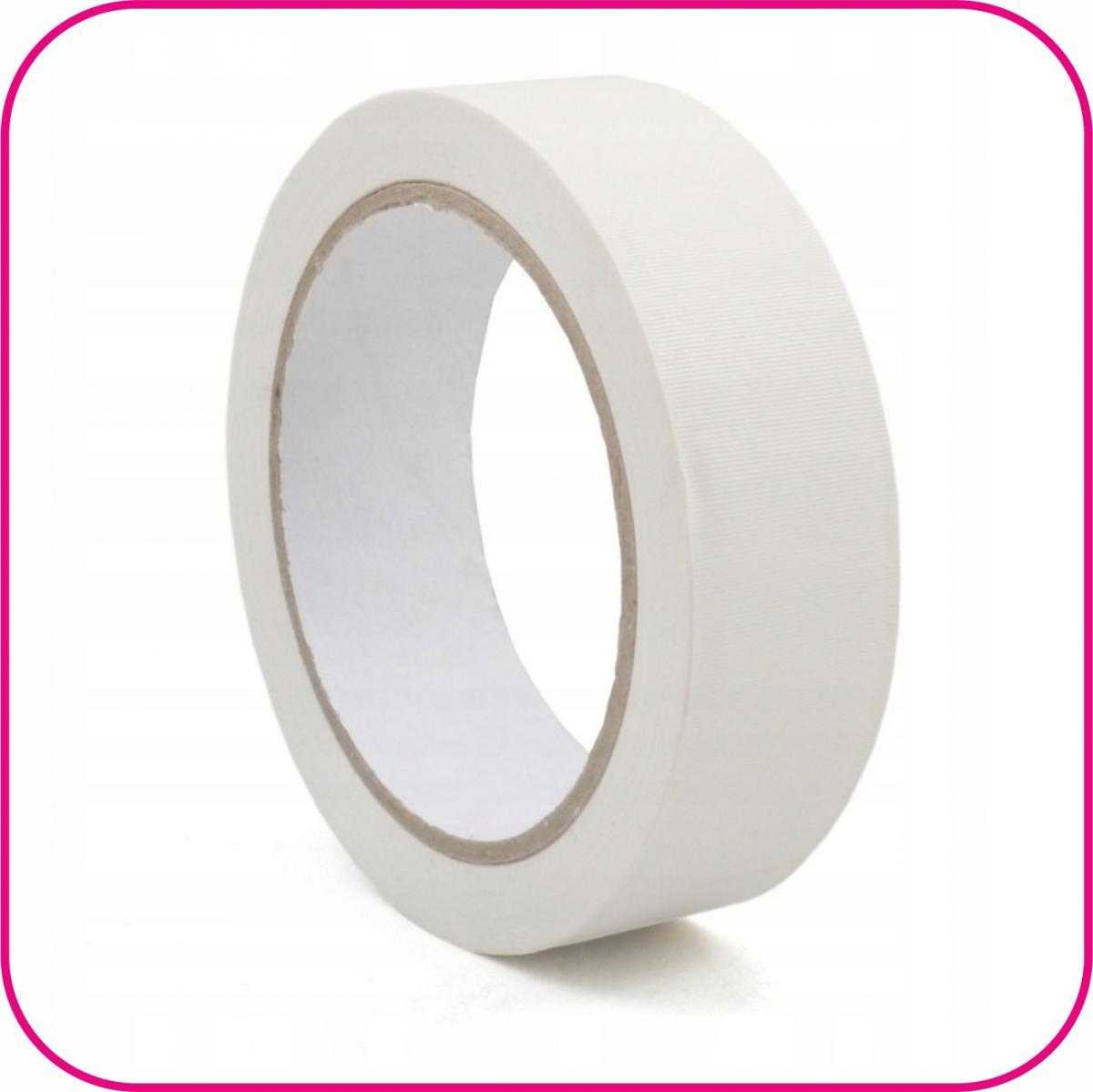

Монтажный скотч применяется для фиксирования полос пленочного пола на поверхности пола. Возможно применение любого вида скотча кроме металлизированного, который может повредить электроизоляцию. Фиксировать пленку по всей длине не обязательно, достаточно нескольких отрезков, для предотвращения сдвигов и нахлестов.

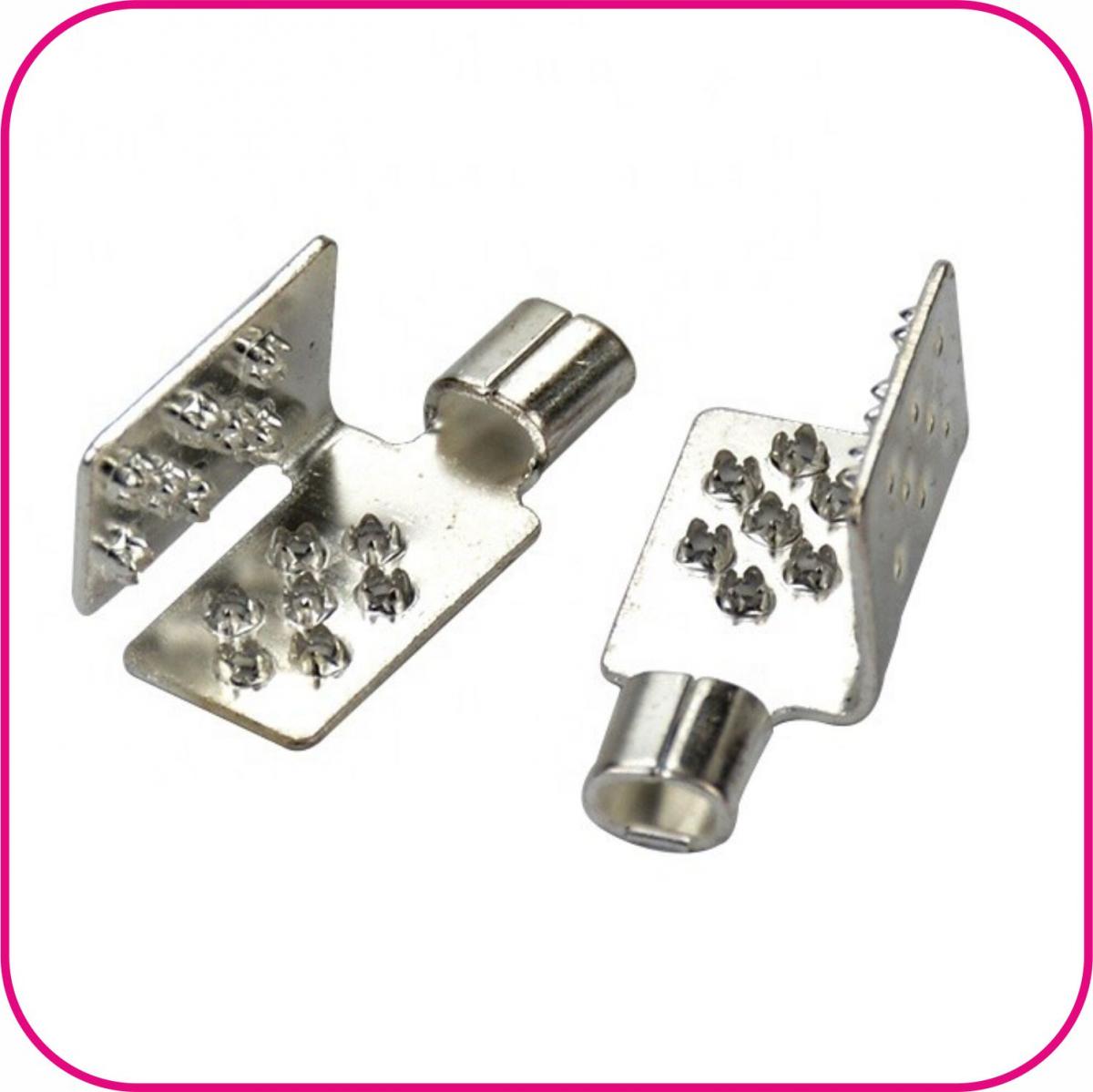

Клеммы-"крокодил" используются для соединения питающего провода и токопроводящей полосы пленочного пола. Подключение провода к нагревательной пленке один из самых важных моментов монтажа. Соединение при помощи клипс считается самым надежным и безопасным, так как оно имеет достаточную прочность и электробезопасность. Подробно процесс соединения описан далее.

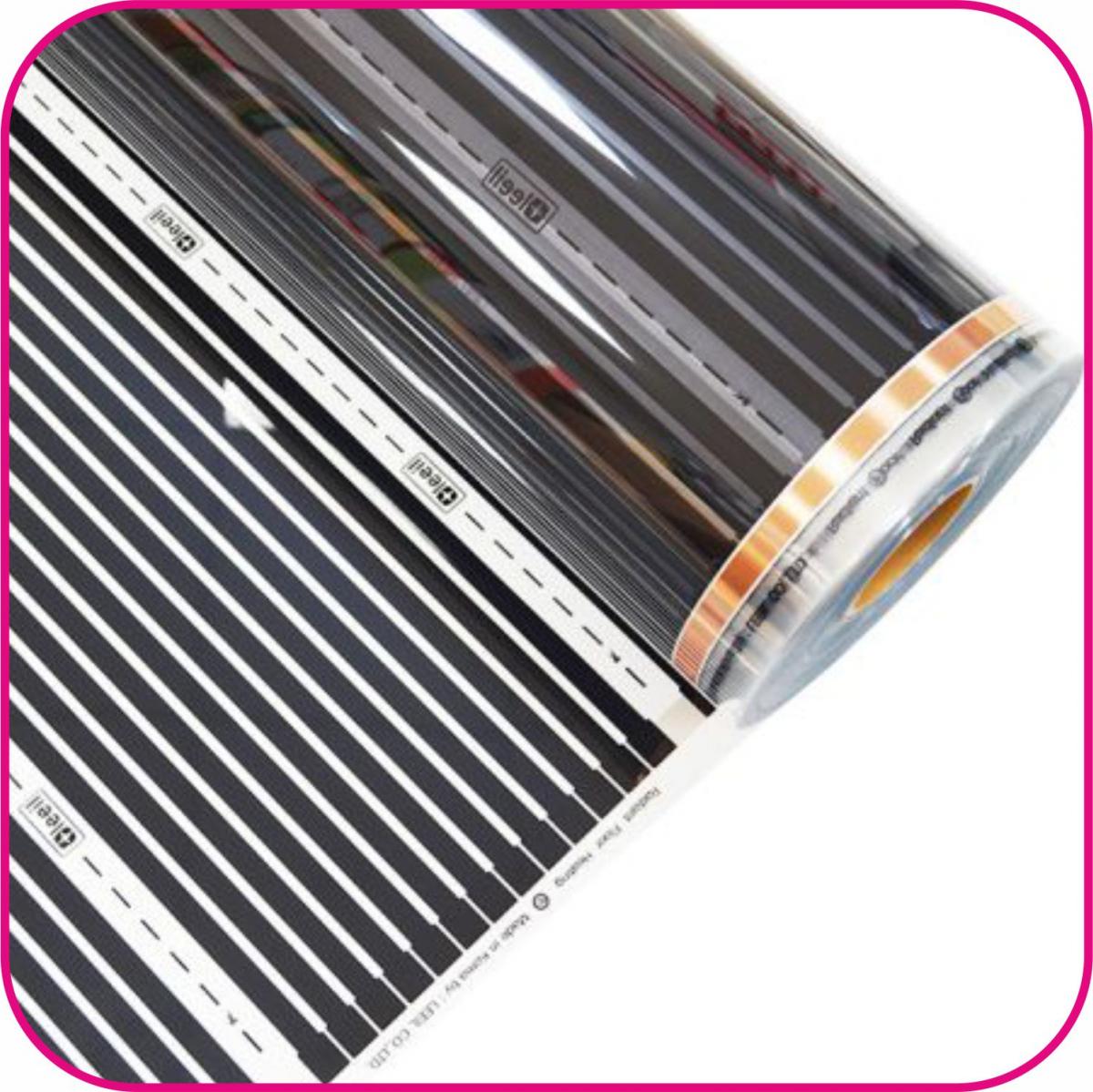

Инфракрасная пленка. Перед покупкой пленочного пола необходимо выполнить предварительные расчеты, и план раскладки отрезков плнеки на площади, которую планируется обогреть. В зависимости от расположения мебели и габаритов помещения можно использовать инфракрасную пленку разной ширины - 50/80/100см. Правильная раскладка значительно экономит время монтажа и повышает надежность соединений.

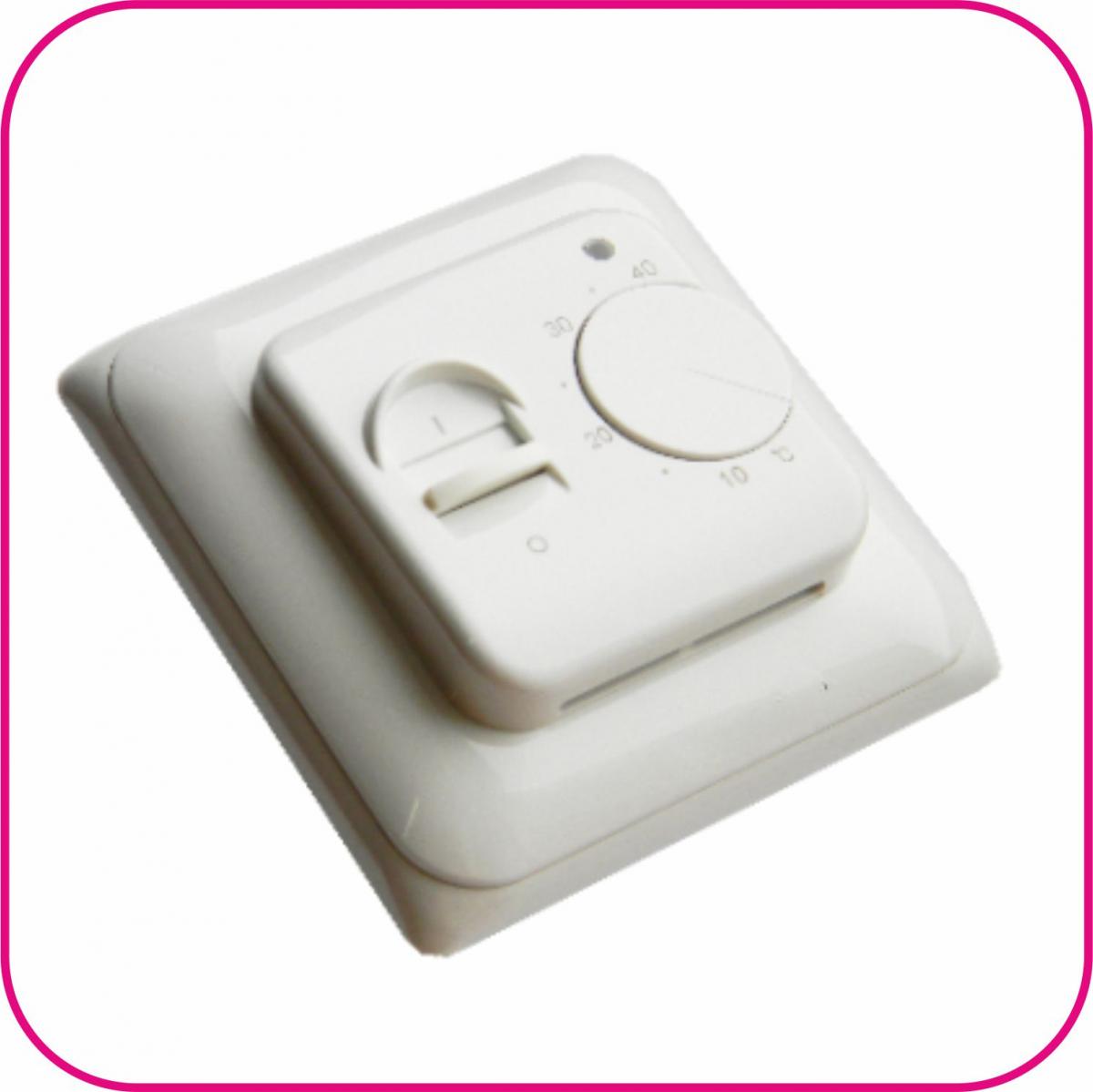

Терморегулятор для теплого пола. Внимание! Только трморегулятор контролирует можность системы и, следовательно, температуру нагрева пленки. Управление осуществляется посредством датчика температуры пола, располагающемуся между полосами пленки. Можно использовать механические, электронные и программируемые терморегуляторы.

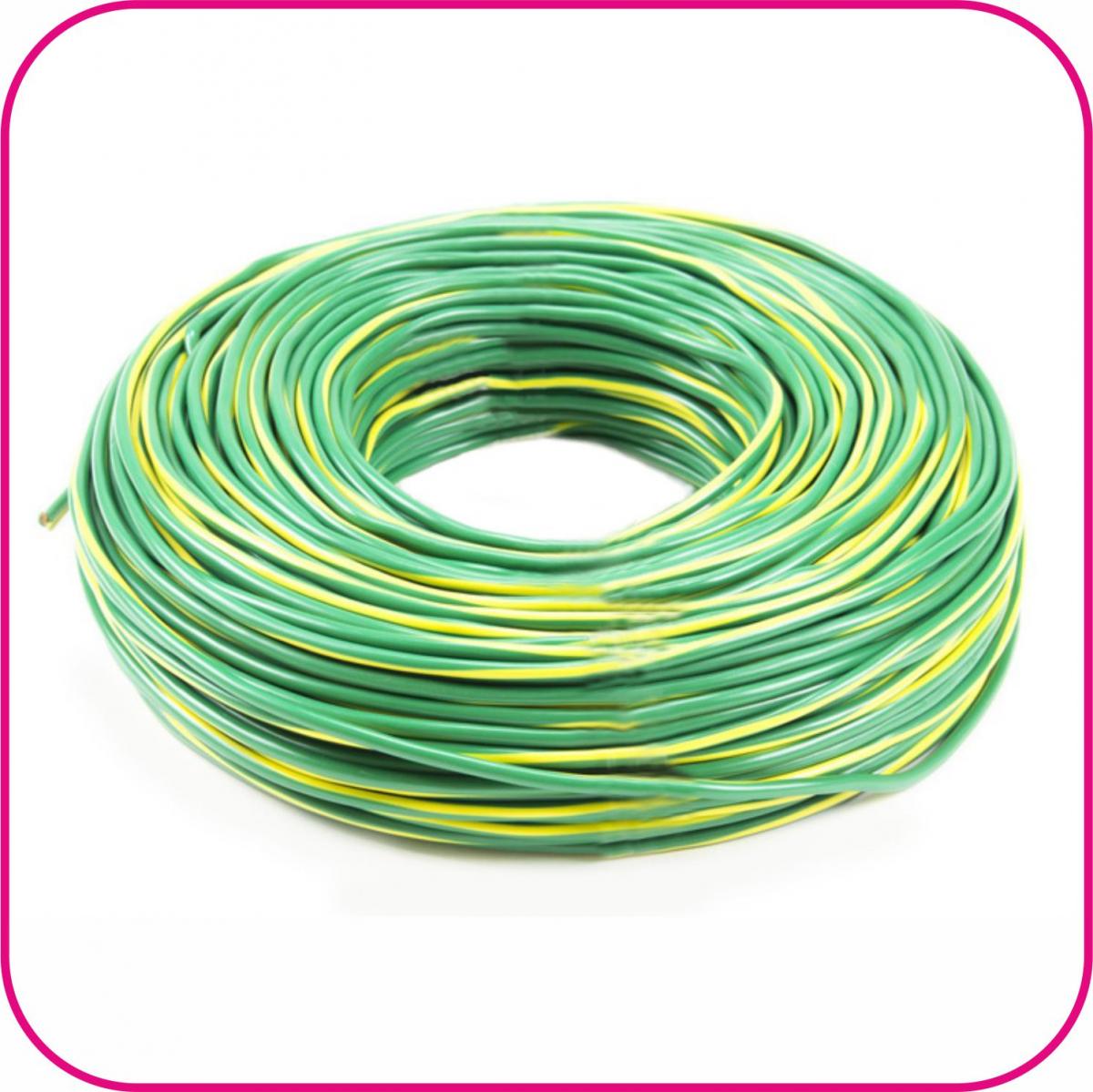

Для соединения отрезков пленки в системе между собой применяют провод ПУГВ 1Х1.5 либо 1Х2.5 (если площадь помещениея больше пятнадцати кв.м.). Для подключения одной полосы необходим провод длиной равной ширине пленки+20см, этим же проводом система подключается к терморегулятору. Общая длина, таким образом, будет зависить от количества полос и расстоянием до терморегулятора.

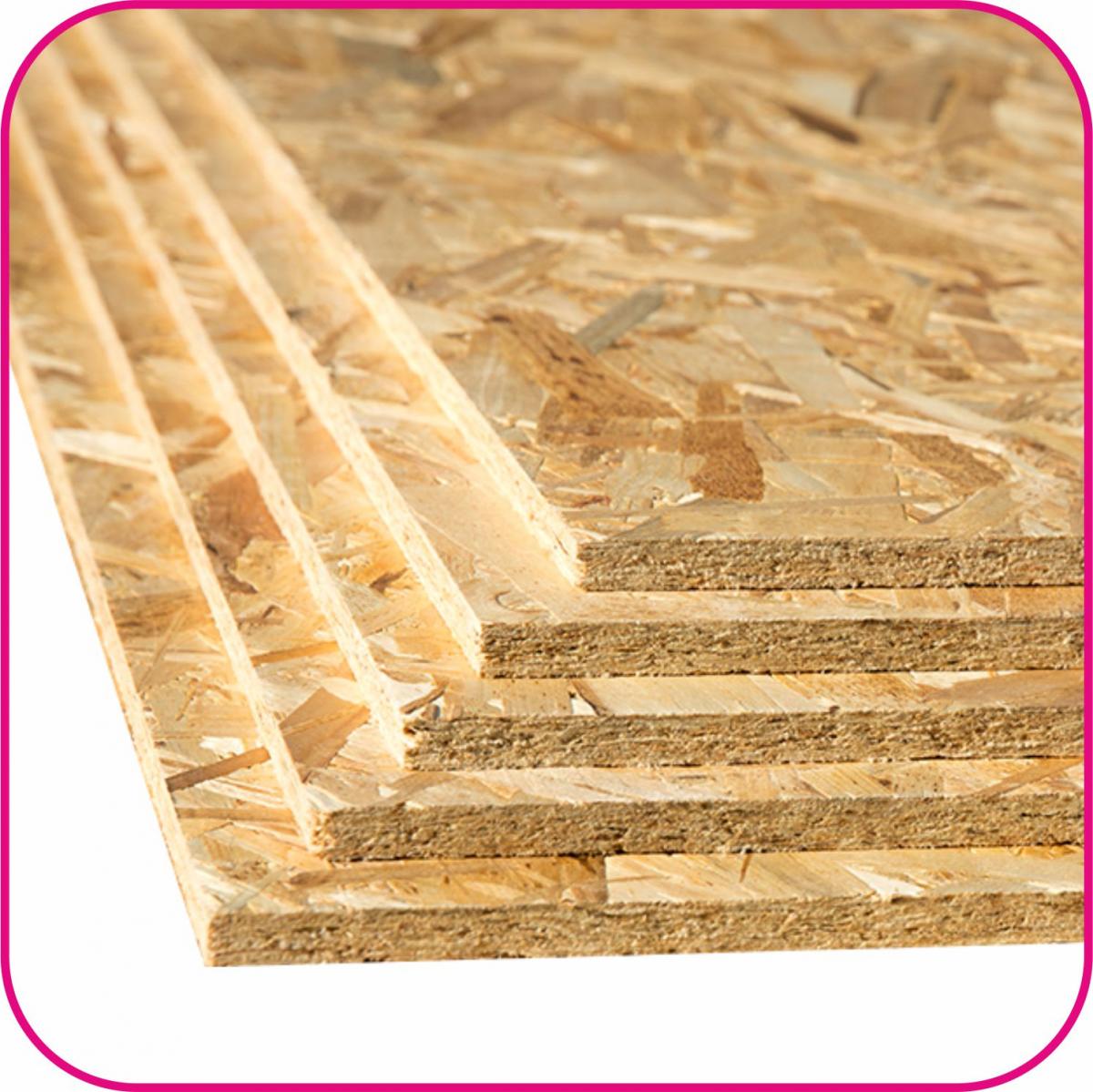

Фанера (ГВЛ/OSB) используются при монтаже под линолеум. Внимание! Линолеум - мягкий материал, для предотвращения механических повреждений полотна пленочного теплого пола под него укладывают листы защитного материала. Также рекоммендуется использовать линолеум полукоммерческого или коммерческого класса.

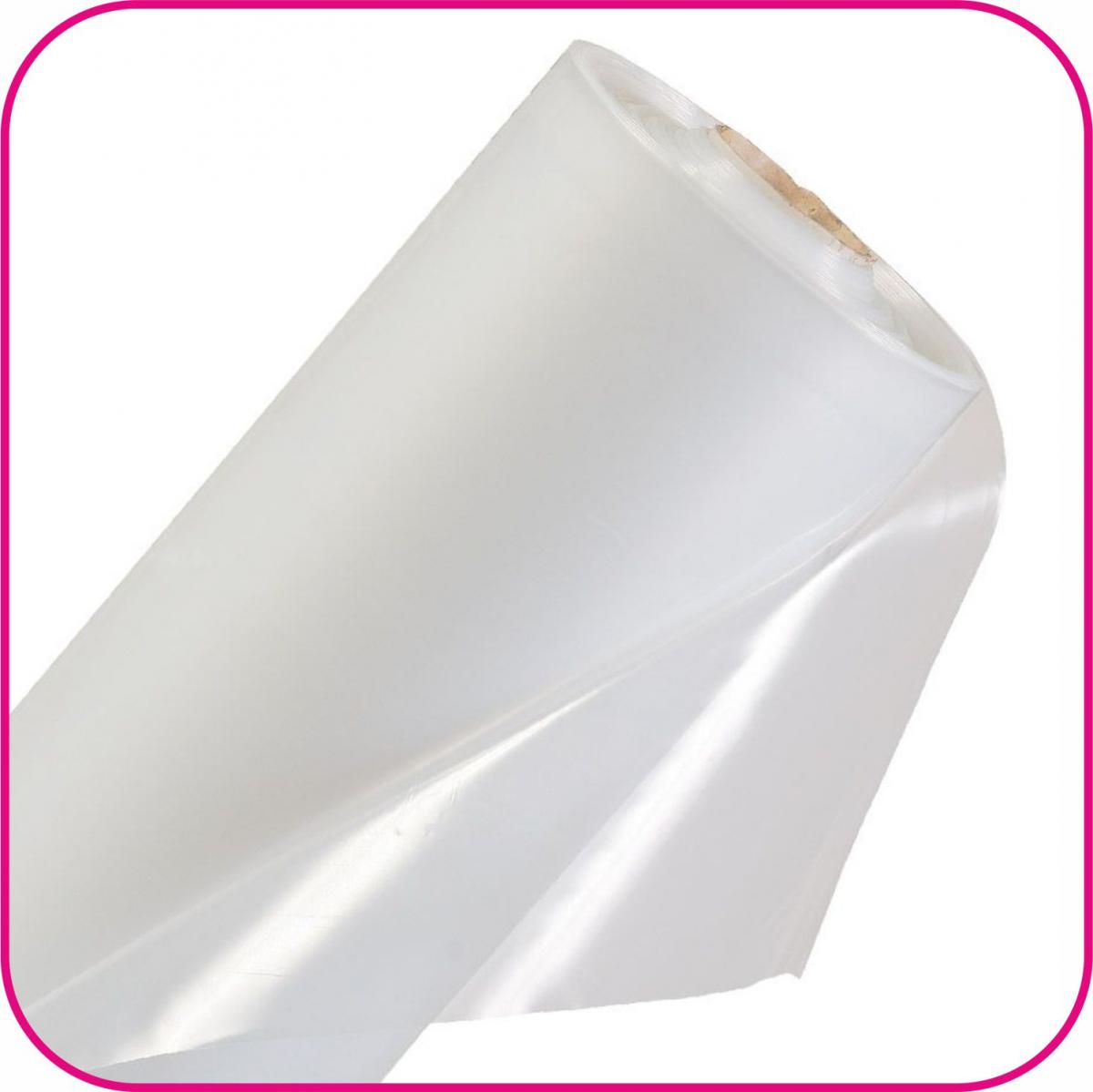

Для защиты от влаги и пыли при укладке используют полиэтиленовую пленку. Толщина пленки 0,2-0,3мм, более толстая пленка может затруднять теплоотделение с поверхности пленочного пола и снизить эффективность обогрева.
Инструменты для монтажа пленочного теплого пола
- Обжимные пресс-клещи
- Ножницы
- Строительный уровень
- Мультиметр
- Перфоратор с коронкой для розеток
Подготовка к монтажу
1.Выполнение плана раскладки наревательной пленки
План раскладки необходимо подготовить до покупки материалов, так как в ходе выполнения чертежа могут выявиться различные особенности системы. На плане раскладки необходимо отметить количество и ширину полос с учетом пространства занятого мебелью, количество соединений и длину соединительных проводов, расстояние до терморегулятора, место его подключения.
Важно! Максимальная длина одной полосы инфракрасного пленочного пола - 8 м. Если необходимо уложить отрезок длиннее 8ми метров - полоса разрезается на части и подключается параллельно.
Также необходимо учитывать, что под мебель без ножек и предметы декора, мешающие теплообмену поверхности пола, плекнка не укладывается, так как это приводит к перегреву и выходу из строя части полотна.
Так как пленка представляет собой множество нагревательных элементов (полоски), при выходе из строя одного или нескольких элементов система продолжит работать. При этом повреждается только часть полотна, которую можно заменить.
2. Расчет общей мощности теплого пола
Расчет необходимо провести для вычисления силы тока и подбора питающего кабеля и системы управления. Чтобы посчитать мощности системы обогрева необходимо полезную площадь (вычисленную на плане раскладки) умножить на удельную мощность выбранной инфракрасной пленки (1м2). Мощность пленки Leeil - 220 вт/м2 получаем (пример):
Площадь 12м2*220Вт/м2=2 640Вт
3. Расчет силы тока
Сила тока вычисляется путем деления мощности (вычисленной в пункте выше) на напряжение сети (220В). Далее исходя из расчетов подбирается силовой кабель необходимого сечения.

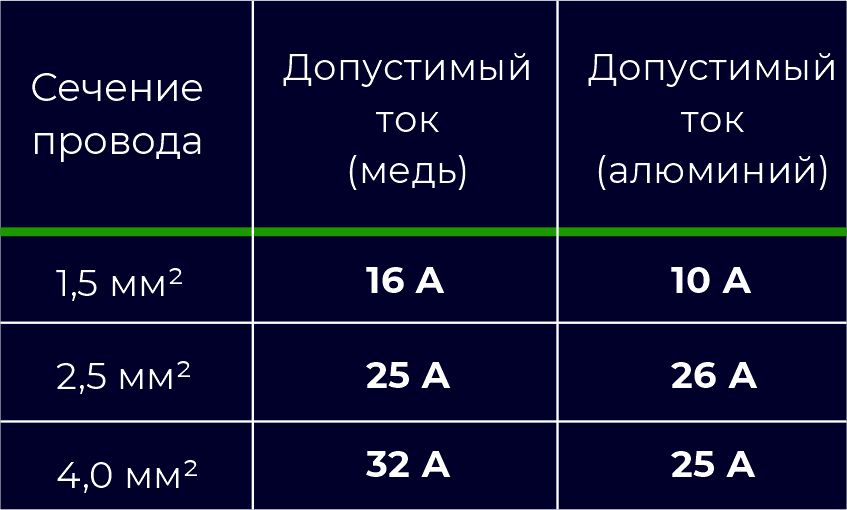

Сила тока = 3520Вт/220В = 12А, далее по таблице подбирается сечение провода:
Для данной площади можно выбрать медный провод сечением 1,5 мм2, чтобы гарантировать безопасную эксплуатацию.
4. Выбор терморегулятора для управления теплым полом

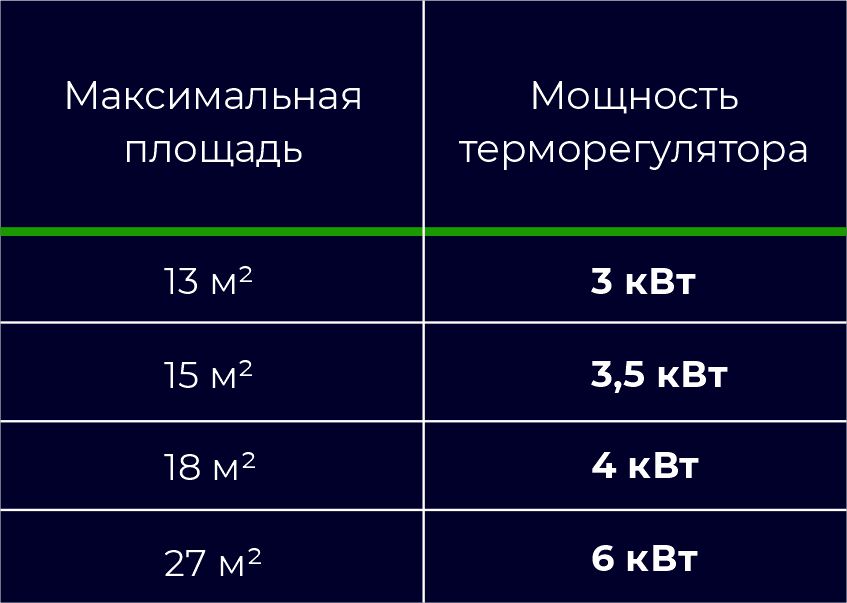

Существуют рассчетные мощности, используемые при подборе системы управления теплым полом. В нашем случае понадобится терморегулятор, рассчитанный на нагрузку до 3 Квт.
Если общая мощность системы обогрева превышает табличные значения (более 6кВт), объект обогрева разбивают на зоны и устанавливают для каждой отдельный терморегулятор, подходящий по номиналу.
5. Установка монтажной коробки под терморегулятор
Минимальное расстояние от пола до монтажной коробки - 30 см. Терморегулятор обычно устанавливается в месте с удобным доступом, рядом с розетками или другими точками управления. Желательно размещать терморегулятор так, чтобы длина питающего провода, подводящегося к нагревательной пленке, была наименьшей. Для организации места под монтажную коробку используют перфоратор.
6. Подготовка поверхности пола
Поверхность пола обязательно выравнивают перед монтажом, удаляя выступы и различные дефекты, так как в процессе эксплуатации пленочный теплый пол может быть поврежден из-за перегибов или увеличенной нагрузки на определенные участки. При монтаже инфракрасную пленку запрещено перегибать, царапать и так далее. Рекомендуется хранить её на месте монтажа в коробке, свернутой в рулон.
Поэтому все предварительные расчеты и замеры нужно делать до монтажа, чтобы лишний раз не перемещать отрезки пленки на месте установки.
Монтаж пленочного теплого пола

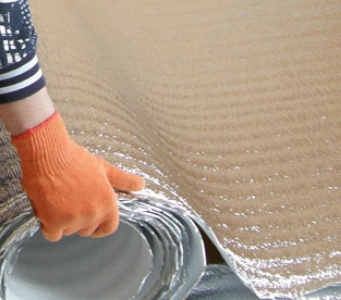

1. Укладка теплоизоляции
Для монтажа под пленочный теплый пол обязательно! применяется теплизоляция толщиной 0,3-1,0см, закрепляя отрезки монтажным скотчем по всей длине. Этого вполне достаточно, чтобы минимизировать теплопотери системы через бетон. Теплоизоляцию укладывают на всей поверхности пола.
Не рекомендуется применять очень толстую теплоизоляцию, так как при надавливании она будет деформироваться, и возникнет опасность повреждения нагревательной пленки.
2. Монтаж нагревательной пленки
Чаще всего отрезки нагревательной пленки укладывают по длине помещения (если позволяет максимальная длина 8м), минимизируя количество соединений. Расстояние между полосами может варьироваться от 1 до 5 см, но располагать полосы на значительном удалении нельзя, так как эффективность обогрева может снизиться за счет образовавшихся промежутков. Нельзя допускать пересечения пленки и наложения полос. Медные шины при этом располагаются со внутренней стороны. Это обеспечивает дополнительную защиту токопроводящих полос от механических повреждений и истирания.
Раскладка пленки осуществляется согласно заранее подготовленной схеме. Если в процессе монтажа всётаки возникли изменения - необходимо составить новый план раскладки, учитывая уже имеющееся количество материалов.
3. Подключение монтажных проводов.
По возможности необходимо спроектировать укладку так, чтобы длина монтажных и количество соединений проводов были минимальными, но по пленке их прокладывать не рекомендуется, так как при эксплуатации (надавливании, истирании) они могут быть повреждены сами и повредить пленку. Это повышает надежность системы и увеличивает срок её эксплуатации. В теплоизоляции необходимо сделать углубления для клемм, по той же причине.

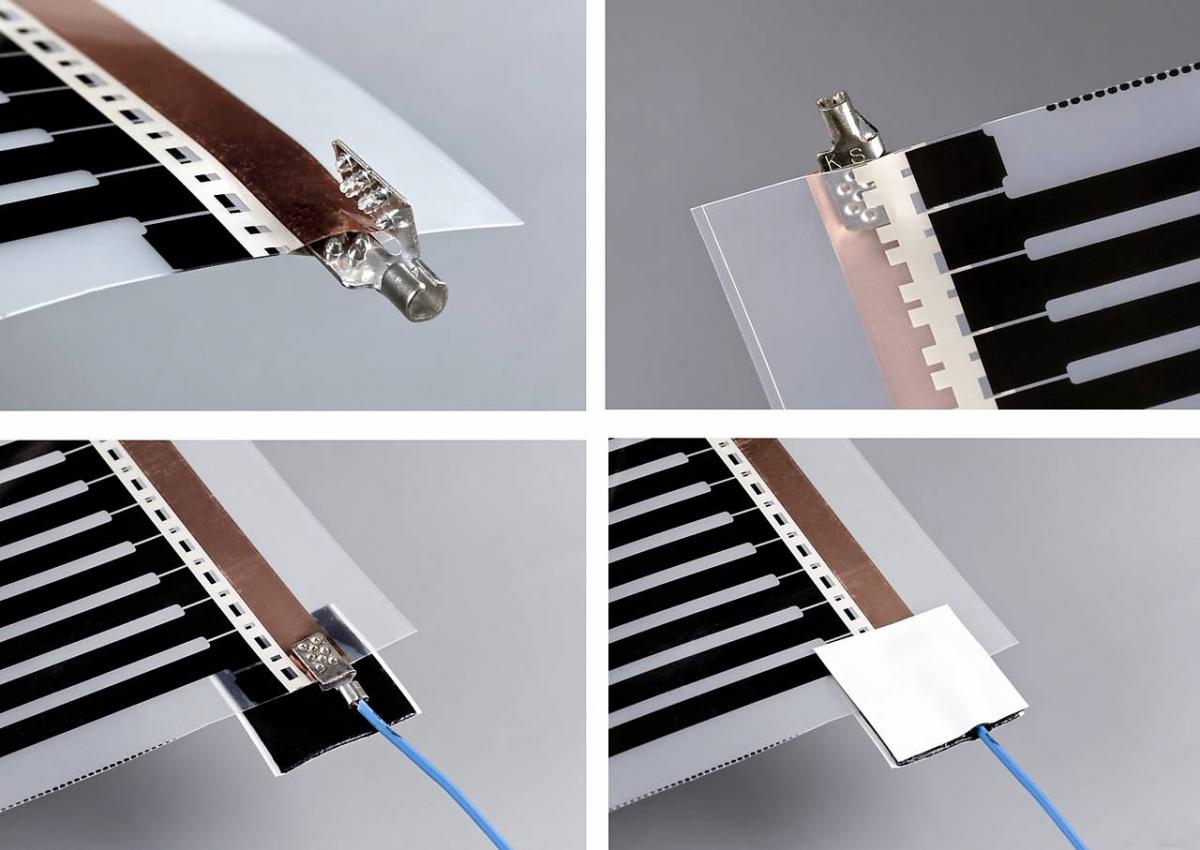

Для выполнения соединения понадобятся клеммы и битумный скотч.
1. Прежде всего, места соединения провода с клеммой освобождаются от оболочки (зачищаются)
2. Клемма очень плотно! обжимает провод (используются плоскогубцы или кремпер). Это одно из самых важных и уязвимых соединений в системе. Требуется добросовестно зафиксировать провод в клеммах.
3. Пленка имеет два внешних слоя. Клипсу с обжатым проводом необходимо завести внутрь пленки. Далее соединение зажимается плоскогубцами так, чтобы клипса "закусила" токоведущую шину.
4. Полученное соединение сверху и снизу закрывается битумным скотчем.
5. Токопроводящие шины свободного края отрезка пленочного пола также изолируются битумным скотчем для электробезопасности.
6. Соединительные провода фиксируются на поверхности теплоизоляции монтажным скотчем.

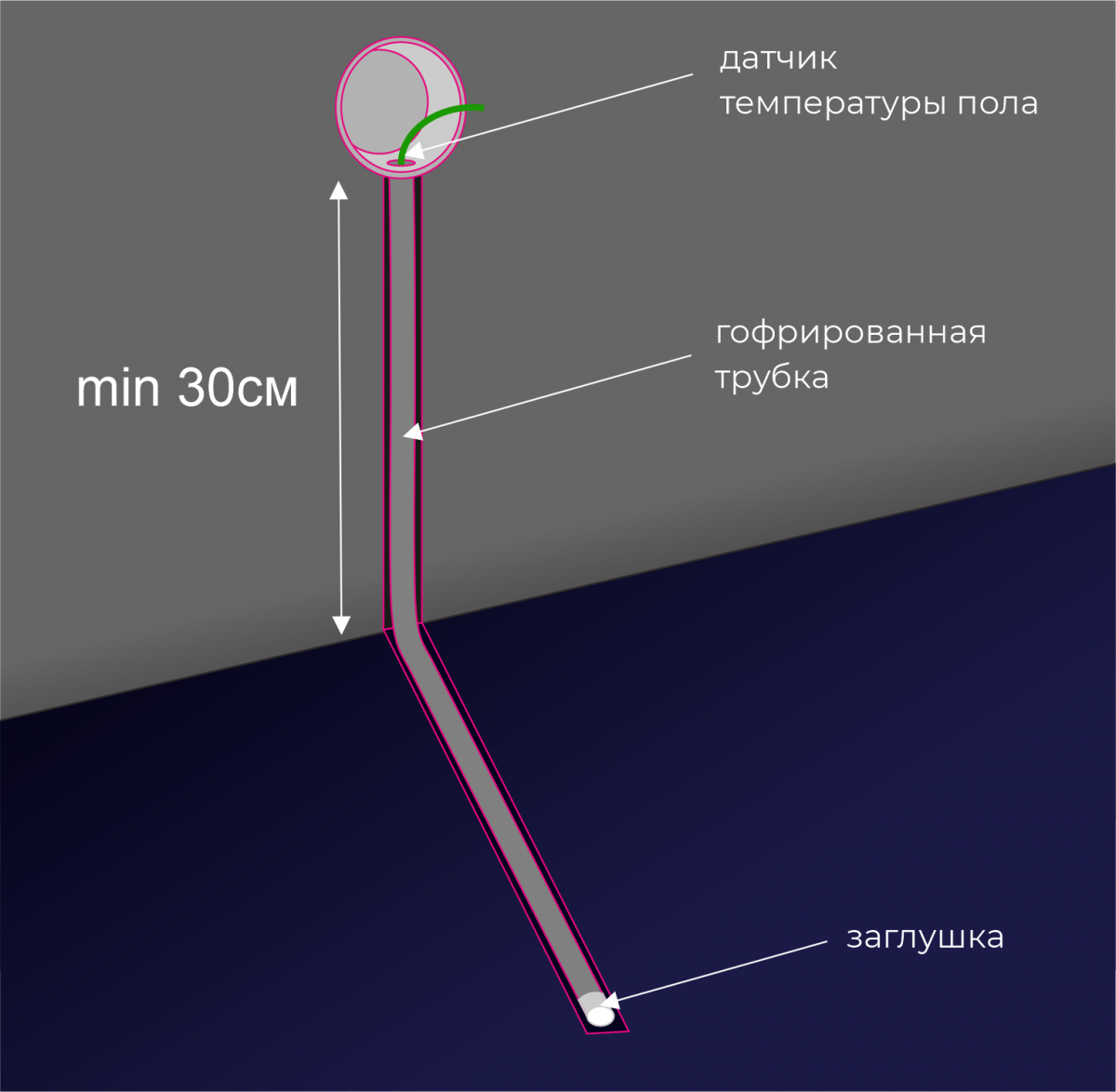

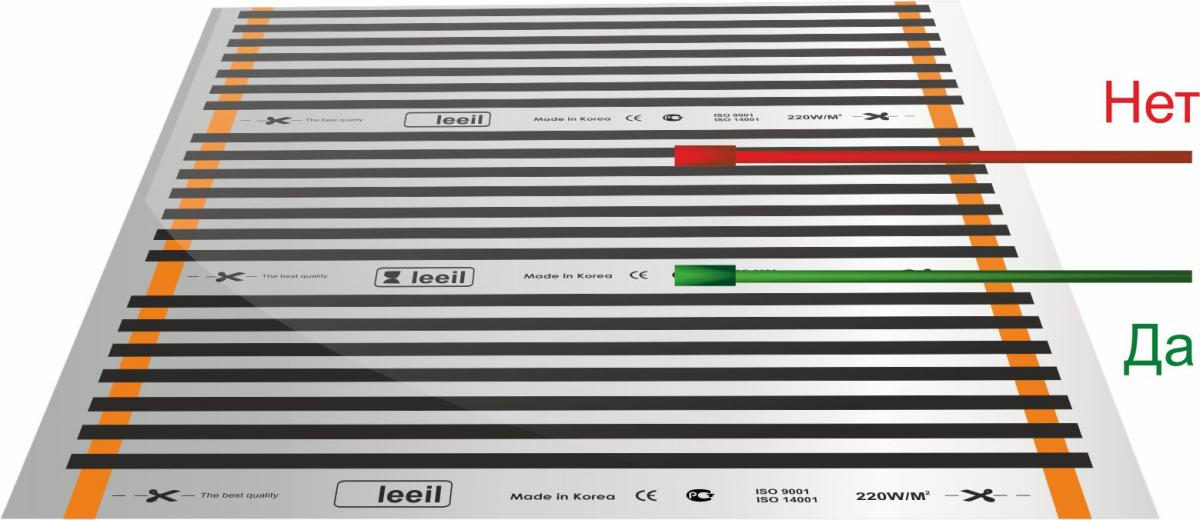

Размещать датчик температуры пола нужно под пленкой, поверх теплоизоляции. Правильное размещение датчика температуры изображено выше. При неправильном расположении датчика система будет работать некорректно. Далее система подключается к терморегулятору.
4. Проверка системы
Систему необходимо проверить перед укладкой финешнего покрытия, чтобы исключить неисправности элементов и ошибки соединения питающих проводов.
В первую очередь проверяют общее сопротивление системы мультиметром, которое должно совпадать с расчетным.
Сопротивление определяется по формуле: напряжение сети (220В) Х напряжение сети (220В) /(Удельная мощность пленочного пола Х Полезная площадь)
Например: 220 х 220/(220*16м)
Если измеренное сопротивление отличается от расчетного, необходимо обязательно проверить соединения и правильность подключения отрезков пленки. После этого результаты измерений указываются в паспорте - эти данные требуются при возникновении гарантийного случая (обращения в сервисный центр). Также следует сохранить схему раскладки нагревательной пленки, использованной при монтаже.
После этого следует произвести тестовое включение пленочного теплого пола. Инфракрасная пленка нагревается достаточно быстро, в течение минуты поверхность уже ставновится теплой. Систему нужно оставить в рабочем состоянии 10-15 минут, проверяя равномерность нагрева рукой или специальным термометром. Во время работы теплого пола не должно появляться резких запахов, искр или дыма. При обнаружении видимых неисправностей следует отключить систему и устранить их, затем заново повторить поверку.
После успешной проверки системы на инфракрасную пленку следует уложить полиэтилен и далее декоративное покрытие, согласно технологии, приведенной в сопутствующей инструкции.
