Как рассчитать цену обогрева водостоков

Вы здесь

В холодное время года водосточная система часто подвержена перемерзанию и образованию наледи. Больше всего неприятностей это доставляет весной, когда колебания температуры формируют ледяные массы в лотках, трубах ливневой канализации, колодцах и дождеприемниках. Заблокированные ливнестоки препятствуют водоотведению с кровли, что приводит к протечкам, преждевременному разрушению кровельного покрытия, подтапливанию мансардных и чердачных помещений. Для безопасной эксплуатации крыши экономически целесообразно применять кабельный подогрев.

При обустройстве обогрева водостоков и желобов цена системы складывается из:

  1. Стоимости греющего кабеля (применяется экранированный кабель с UV-защитой мощностью 30-40 Вт/м).
  2. Комплектующих для монтажа - крепежных элементов, (монтажная лента, саморезы, специальные крепления типа СР/Т, СР), а также концевых заделок (для изготовления нагревательных секций) и питающего провода.
  3. Элементов управления – датчиков температуры и влажности, терморегуляторов, автоматов защиты линий.



Пример расчета системы обогрева*:

Металлическая скатная кровля. Общая длина водосборных лотков в системе - 48м.

Водосточные трубы - 6шт высотой 6м Ø 100мм. Кабель в трубе смонтирован в одну нитку, в водосборные лотки в две нитки.



Саморегулирующийся кабель SRL-30-2CR

145м

Трос в оплетке d2/3мм для спуска нагревательных секций в водосточную трубу

50м

Зажим СР/Т.1-25 Ц для крепления кабеля к тросу в одну нитку

76шт

Зажим СР.1-25 ЦО для крепления кабеля к кровли из профлиста

20шт

Зажим СР.2-50 Ц для крепления кабеля в конце трубы

20шт

Кронштейн для трубы (Т-скоба) ТС.04 Ц

6шт

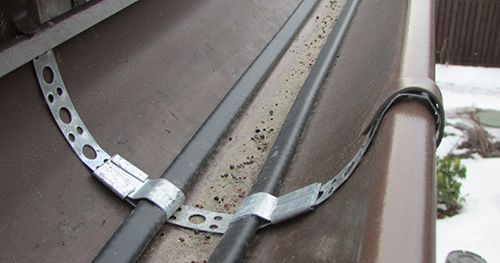

Лента монтажная ТП для крепления кабеля в водосборных лотках

50м

Комплект для муфтирования секций

10шт

Коробка распределительная КРОН-3-1/5

3 шт

Шкаф управления

1 шт

Контроллер температуры АРТ-19-5К

1 шт

*для индивидуального расчета обогрева необходима консультация специалиста

Оборудование кабельного обогрева кровли включает несколько этапов.

  1. Проектирование. Для качественного и экономичного монтажа необходимо составить план кровли и отметить все зоны обогрева. Обогревают как всю систему водостока, так и отдельные элементы, на которых чаще всего происходят засоры. Как правило зоны подогрева – это водосборные лотки, водосточные трубы и система ливневой канализации.
  2. Расчет системы производится после замера длины обогреваемых участков, с учетом диаметра труб, материала и места расположения.
  3. Подбор элементов системы, отвечающих требованиям объекта. Греющий кабель необходимых характеристик, крепления, автоматика, терморегуляторы.
  4. Монтаж системы обогрева и тестирование.

Для оценки стоимости обогрева в первую очередь учитывают общую длину обогреваемых элементов. Вначале рассчитывают длину кабеля для каждой отдельной зоны обогрева. Водосточные трубы и лотки обогреваются в 1-2 нитки в зависимости от диаметра (Ø150 мм – в 1 нитку, более 150 – в 2 нитки). Приблизительное количество греющего кабеля в системе равно сумме длин всех линий обогрева. Кроме того, учитываются такие участки как воронки, дождеприемники, водометы, капельники. Расход кабеля на данных участках зависит от размеров самих элементов и места их расположения. Для более точного расчета необходимо учесть на чертеже размещение всех зон обогрева, чтобы при монтаже наиболее экономично уложить греющий кабель, без дополнительных соединений.

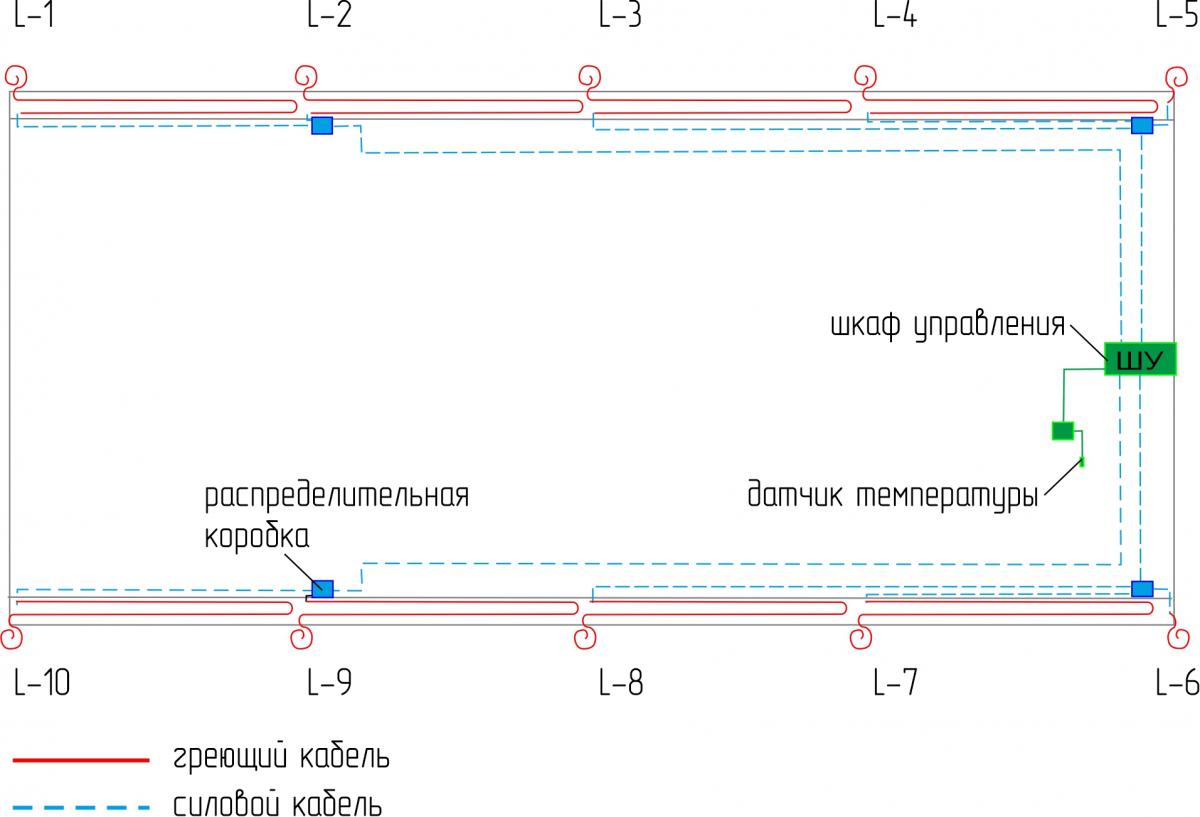

Схема обогрева водостоков

Следующим фактором расчета является материал водостока. В настоящее время всё чаще используются пластиковые, либо металлопластиковые водосточные трубы, так как они достаточно прочные, легкие и устойчивы к коррозии. Для обогрева пластиковых водостоков и желобов применяется саморегулирующийся кабель мощностью 30 Вт/м. Данной мощности достаточно для поддержания положительной температуры внутри лотка на открытом воздухе. Для металлических водосточных желобов и труб применяют кабель мощностью 40 Вт/м. Кабель меньшей мощности немного дешевле, но функцию предотвращения замерзания кровли он не выполнит. В отдельных районах РФ, где холодный период длится недолго и средние температуры достаточно высокие, можно использовать кабель 24 Вт/м, но в регионе Москва и Московская область в антиобледенительных системах применяют 30-40 ватный греющий кабель.

Запас мощности греющего кабеля не приведет к перерасходу электричества, так как саморегулирующийся кабель потребляет только ту энергию, которая необходима для компенсации теплопотерь с поверхности и поддержания положительной температуры. Чем теплее на улице – тем ниже потребляемая мощность греющего кабеля. Кроме того, система управления, включающая терморегуляторы и датчики температуры /осадков) автоматически отключает обогрев в мороз и при положительной температуре воздуха. При t< - 15°C греть водосток нецелесообразно, так как осадков не выпадает и угрозы образования наледи нет.

Водостоки кровли монтируется на открытом воздухе, где велика вероятность механических повреждений, кроме этого система находится в постоянном контакте с водой. Поэтому для прогрева используется кабель с металлической оплеткой из луженой меди. Оплетка кабеля в том числе является экраном, обеспечивающим заземление. Кабель без защитной оплетки в системе обогрева водостоков не применяется.

Важно! Нагревательная лента для кровли должна иметь защиту от ультрафиолета, так как полимеры под действием UV-лучей разрушаются со временем. В UV-стойкую оболочку кабеля входят поглощающие компоненты (мелкие частички сажи), которые защищают материал от растрескивания. Кабель без UV-защиты работать будет, но прослужит недолго, что сделает применение системы обогрева экономически невыгодным.
